第一章 产品简介

1、背景介绍

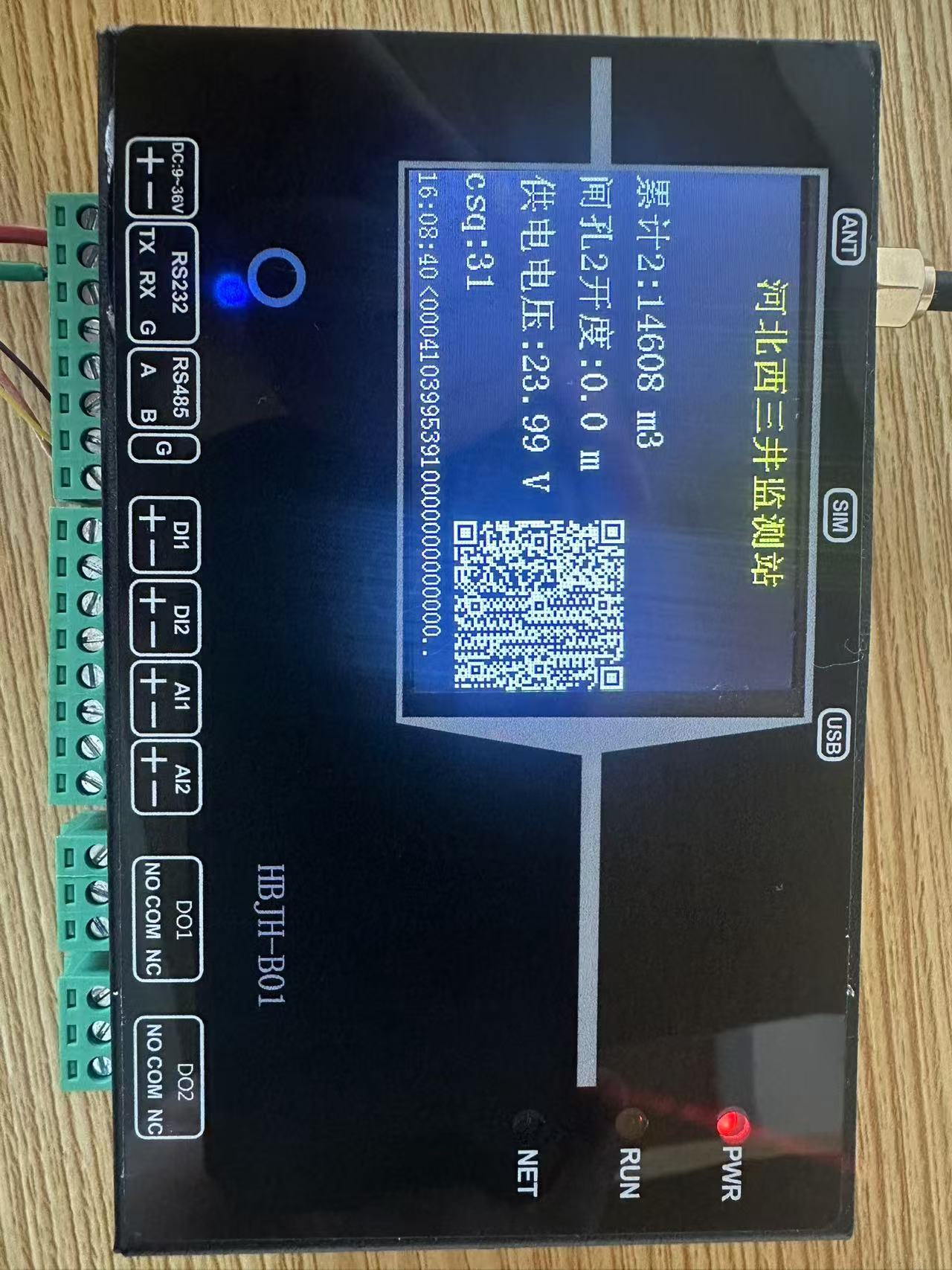

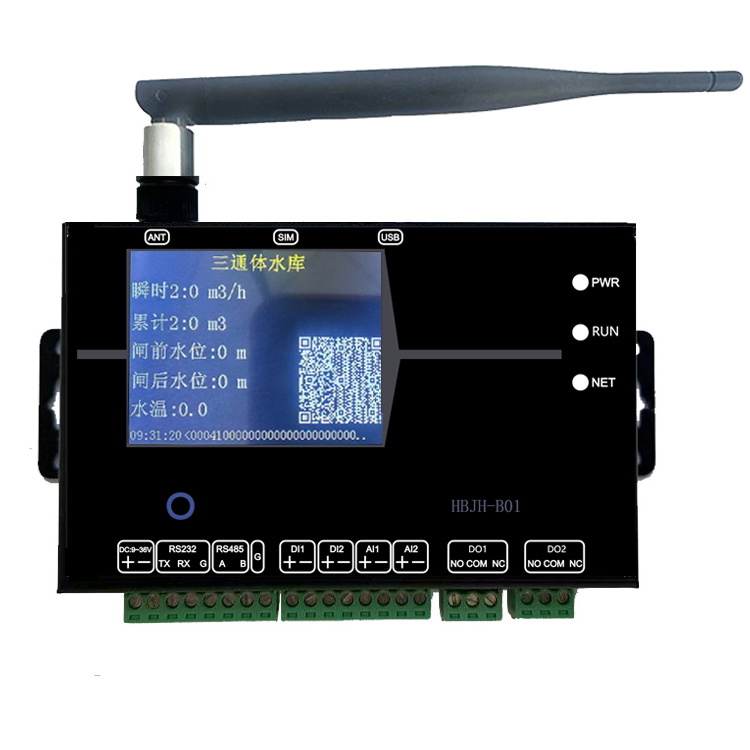

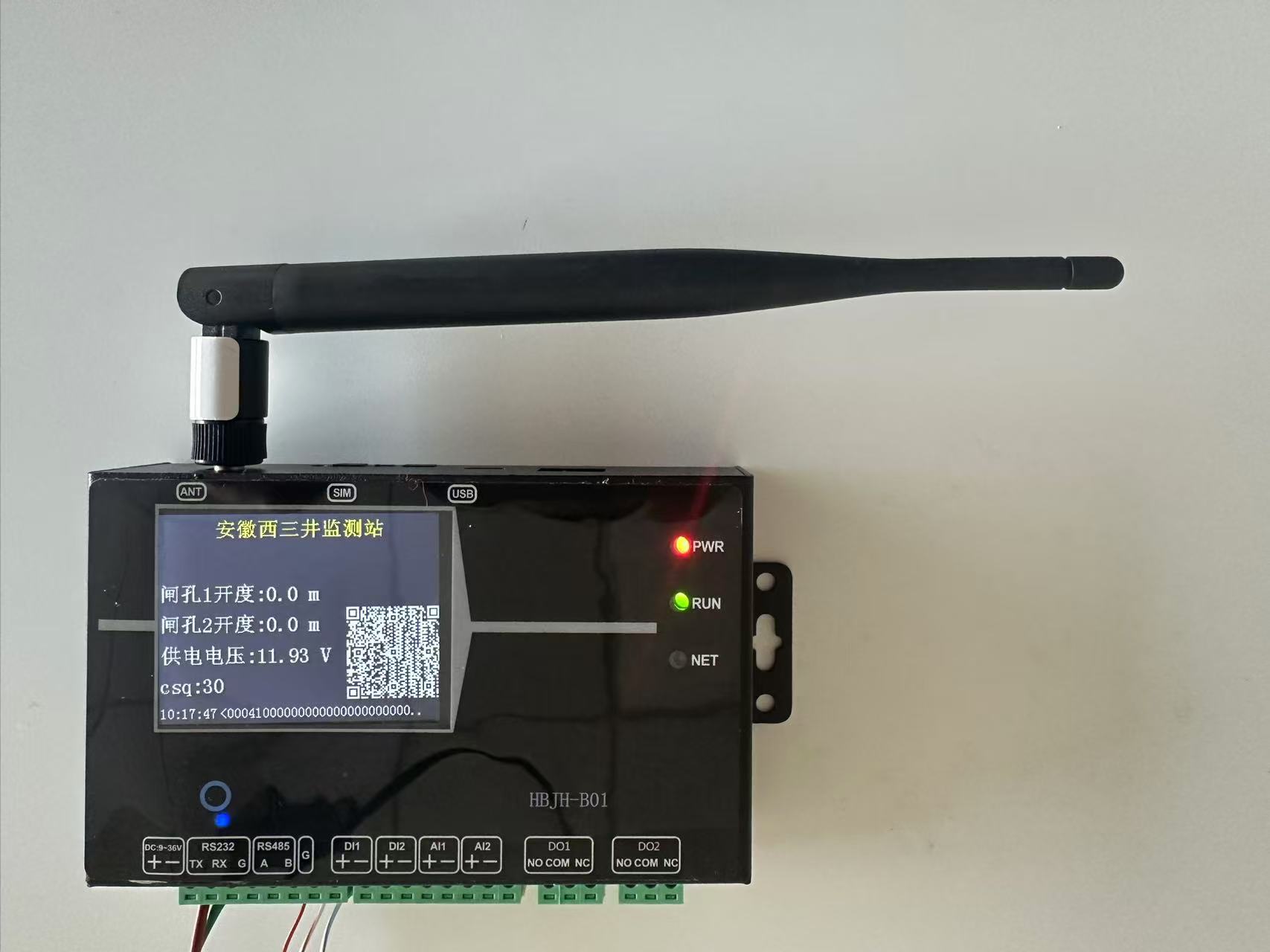

液晶遥测终端RTU HBJH-B01系列是一款功能强大的工业设备，通过4G网络传输。它采用稳定可靠的工业方案，提供高效可靠的网络连接体验。该产品适用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、MQTT 协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

2、RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台，并支持现场进行闸阀控制等；

3、商品卖点

1、屏幕支持串口通讯报文实时打印，避免现场通讯出现问题时，无法查找原因，解决客户后顾之忧

2、支持最多五个通道，通道之间采用数据隔离机制

3、屏幕具有定时关闭功能，支持现场触摸和远程控制点亮功能；

4、支持远程OTA升级、支持手机公众/服务号设参，只需一部手机

5、支持对某个监测指标进行公式计算功能

6、支持对某个监测指标进行累积功能

7、支持32G SD卡，可对数据进行循环存储

8、支持低功耗模式，适用于太阳能、电池供电等场合（可选）

9、协议支持定制，提前和公司商务沟通即可

10、面膜和型号支持定制

11、省市自定义协议，支持免费开发(已经支持多个省市平台)

12、7*24小时 在线智能客服

4、应用领域

● 水文水资源监测数据-设备信息传输控制

● 地下水监测系统

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 工业数据采集控制系统

● 灌区控制系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝水资源监测系统

● 给排水管线监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

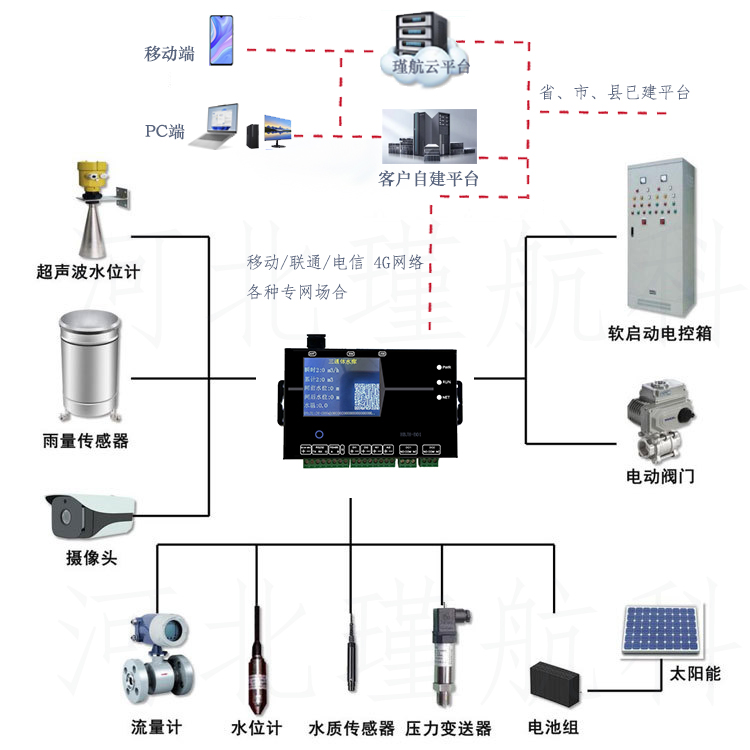

5、应用流程图

第二章 产品规格

1、4G传输

频段	LTE-FDD：B1/B3/B5/B8
	LTE-TDD：B34/B38/B39/B40/B41
发射频率	LTE-FDD：Class3(23dBm+-2dB)
	LTE-TDD：Class3(23dBm+1/-3dB)
LTE特性	最大支持non-CA CAT1 3GPP E-UTRA Release 13 支持1.4 ~ 20MHz射频带宽
	FDD：最大上行速率5Mbps，最大下行速率10Mbps
	TDD：上下行配置1 最大上行速率4Mbps，最大下行速率6Mbps
	TDD：上下行配置2 最大上行速率2Mbps，最大下行速率8Mbps





2、硬件接口

串口	2路485/232 (购买前，提前说明)
DI	2路DI采集(比如接箱门开关等)
AI	2路4-20mA/1-5V (购买前，提前说明)
DO	2路继电器，每路有常开点和常闭点
	内置内部两路继电器状态反馈
	内置供电电压反馈
TF卡	支持最大32G TF卡
供电	支持DC9~36V宽电压供电
网路协议	支持TCP、UDP、HTTP、MQTT等多种网络协议
屏幕	TFT2.4寸显示屏幕，支持监测指标轮换显示



3、电气特性

供电电压	DC9-36V
工作电流5	0mA@12V
尺寸	117.5*73*27.5(不含端子、挂耳)
安装方式	挂耳/导轨
工作温度	-25-75℃
存储温度	-40-85℃
工作湿度	5%-95% RH(无凝露)
存储温度	5%-95% RH(无凝露)
EMC防护	静电抗扰度 GB/T 17626.2（IEC 61000-4-2）3级 群脉冲抗扰度 GB/T 17626.4（IEC 61000-4-4）3级 浪涌抗扰度 GB/T 17626.5（IEC 61000-4-5）3级

第三章 产品功能

l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，互相隔离

l 采集：支持一路485采集，一路232数据采集；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持2路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号

l 开关量采集：支持两路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等

l DO控制：支持2路DO控制；内置JQC-3FF继电器(触点参照附录Ⅰ)；支持控制水泵、闸门、阀门等设备

l 内部两路继电器状态反馈

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参（2024-9-14）

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 液晶显示监测指标，通过勾选方式设置显示内容；可通过手机端和现场触摸打开和关闭屏幕；

l 液晶支持串口实时日志显示功能，方便现场调试、问题查找、快速定位问题；

l 支持历史数据、串口通讯记录等存储，最大支持32G空间；

l 支持存储的历史数据，进行数据补录功能；

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据，往省市平台传输时，请先联系商务





第四章 发货清单

发货清单 主产品一个，包装盒,出厂合格证；

天线根据应用场景选配；默认1米 12db天线；

第五章 根据不同给的应用场景，公司提供多种一体式遥测终端箱供选择

水资源监控箱，主要预留以下接线口：

    1、1个 4-20毫安接口；主要接 压力；

    2、1个485接口，主要接各种流量计

 内部监控量

    1、开门报警

    2、供电电压

    3、市电状态

    4、低电压报警

 上传：

    1、数据可上传至各个省市县平台，一般按照Szy206-2012、Szy206-2016、SL651-2014、SL427-2021等协议 实时通讯、历史补报、告警上报等

    2、自定义中心，各个已有平台已经固有的协议；

 监测箱参数：



设备支持从箱体材料印字到内部设备可选：

1) 箱体:

材料：可选304不锈钢、201不锈钢、冷轧钢板；

形态：带防雨沿、不带防雨沿；单层门/双层门

尺寸：多种尺寸可供选择

2) 内部设备:

开关电源、继电器、导轨、遥测终端机、防雷、电源隔离、485隔离、电池配置、供电方式等

根据具体项目要求，进行合理配置；

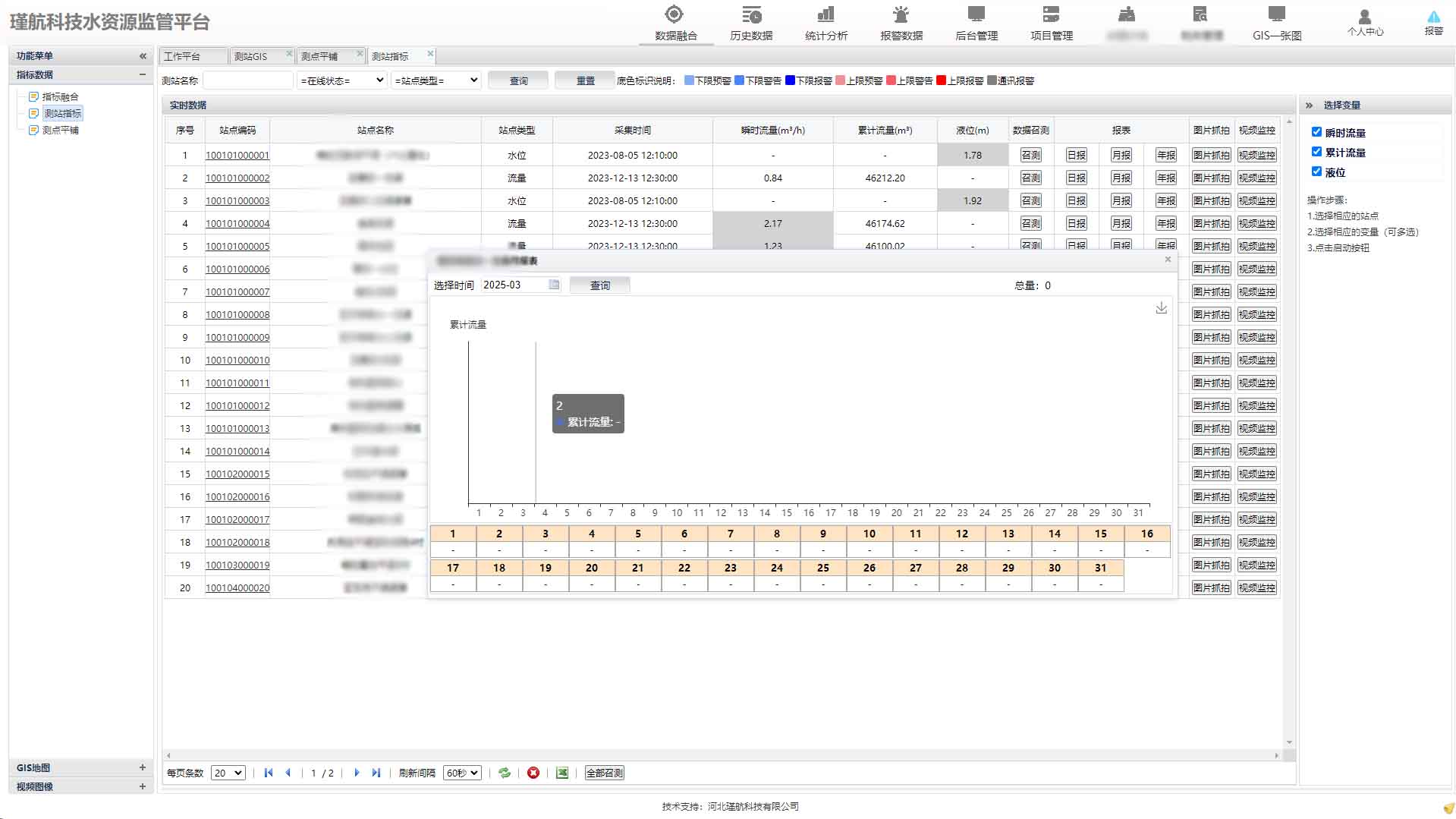

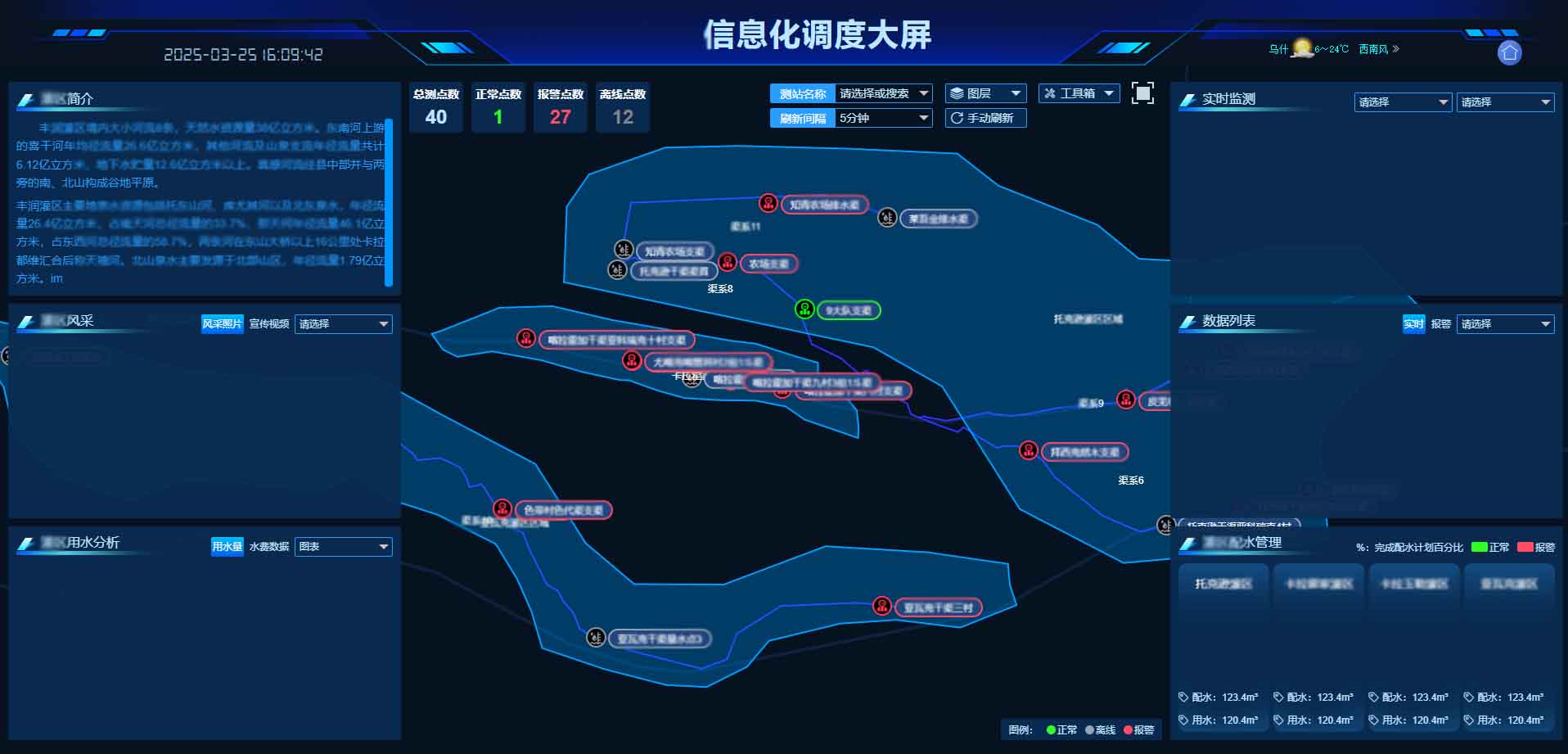

第六章 根据不同给的应用场景，提供配套的软件平台

主要针对分管企业的用水计量和管理；通过 4G/5G，网口，有线等多种方式监测现场

各种仪表的数据；包括流量、热量、压力等工况信息；通过数据清洗将数据存储数据库，然后经过分析形成

各种客户需要的报表数据，预警信息等；还可以引入模型，对数据进行预测；

包括以下模块

1）数据集抄模块

2）数据融合模块（数据、视频、图像等）、报警信息模块

3）历史数据模块

4）统计分析模块

5）一张图

6）预测分析模块

7）巡检管理

8）知识库模块

9）项目管理模块

10）后台管理系统（测站、人员、权限、日志、历史数据补录等运维）

可以根据客户需求进行定制开发
