第一章 产品简介

1、背景介绍

电池供电遥测终端RTU HBJH-C01系列是一款功能强大的工业低功耗电池供电设备，采用3.6伏电池供电(默认80Ah电池(可选配增容)，电池可用5年)，有外部供电时，默认用外部用电；通过4G网络传输。它采用稳定可靠的工业方案，提供高效可靠的网络连接体验。该产品适用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业没有外部供电的场景。

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、HTTP、MQTT 协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

2、RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台；

3、商品卖点



1、独立电池供电;可以不用任何外部供电运行；

2、休眠电流20uA@3.6V(无对外供电下);附录Ⅰ有测试记录

采用进口锂亚电池(有效期10年)；

同时支持外部供电(5-18V),有外部电源时优先使用外部电源；

电池容量可定制，默认7.8Ah

3、支持最多五个通道，通道之间采用数据隔离机制

4、可选配对外供电和电池容量；

5、全部支持远程设参和升级，节约现场费用；

6、协议支持定制，提前和公司商务沟通即可

7、面膜和型号支持定制

8、省市自定义协议，支持免费开发

4、应用领域

 适用于电力供应不足的地方，设备不需要外部提供供电，也可和风力和太阳能进行互补使用；

● 水文水资源监测数据-设备信息传输控制

● 地下水监测系统

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 工业数据采集控制系统

● 灌区控制系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝水资源监测系统

● 给排水管线监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

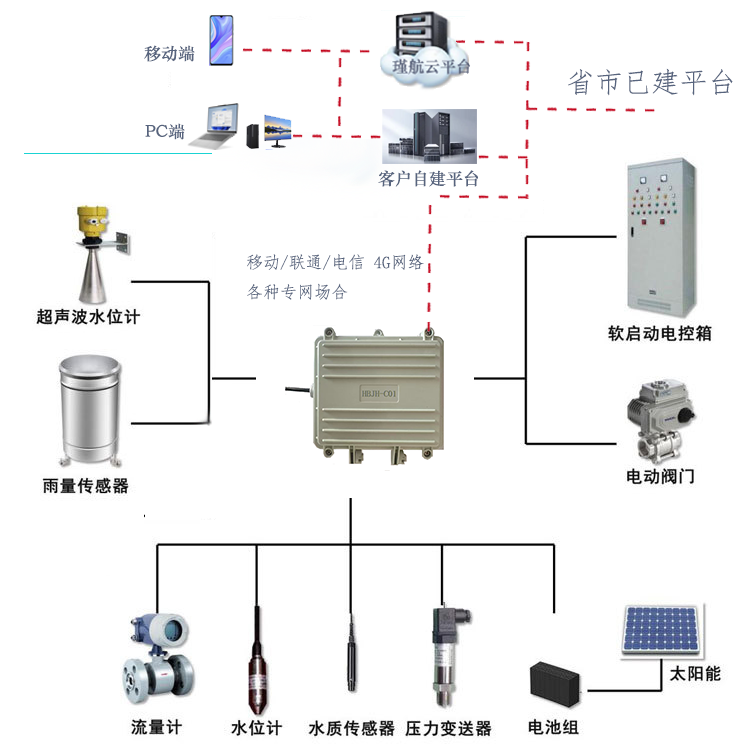

5、应用流程图

第二章 产品规格

1、4G传输

频段	LTE-FDD：B1/B3/B5/B8
	LTE-TDD：B34/B38/B39/B40/B41
发射频率	LTE-FDD：Class3(23dBm+-2dB)
	LTE-TDD：Class3(23dBm+1/-3dB)
LTE特性	最大支持non-CA CAT1 3GPP E-UTRA Release 13 支持1.4 ~ 20MHz射频带宽
	FDD：最大上行速率5Mbps，最大下行速率10Mbps
	TDD：上下行配置1 最大上行速率4Mbps，最大下行速率6Mbps
	TDD：上下行配置2 最大上行速率2Mbps，最大下行速率8Mbps





2、硬件接口

因为是低功耗设备，需要那些功能提前和商务沟通，确定方案；

串口	4路串口为TTL-uart1、RS232-uart0、RS485-uart2 ，TTL-uart3
I2C	1路
SPI	1路
AI	4路4-20mA/1-5V (购买前，提前说明)其中1路检测锂电池电压，一路监测宽电压
DI	4路 选配
DO	4路 选配
PWM	2路 选配
Usb	1路
供电	外部供电5-18V(也可不供电)
	纯电池供电3.6V电池，默认7.8Ah，可定制
网路协议	支持TCP、UDP、HTTP、MQTT等多种网络协议





3、电气特性

供电电压	内部电池 3.6V(3.3-4.2V)，外部供电(5-18V),有外部电源时优先使用外部电源
工作电流	峰值50mA@3.6V 休眠:20uA@3.6V 仅采集:25mA@3.6V
尺寸	190x197x90 mm/160X70*75mm 可选
安装方式	挂耳
工作温度	-30-75℃
存储温度	-40-85℃
工作湿度	5%-95% RH(无凝露)
存储温度	5%-95% RH(无凝露)
CPU	Arm Cortex M3 @ 306MHz*2

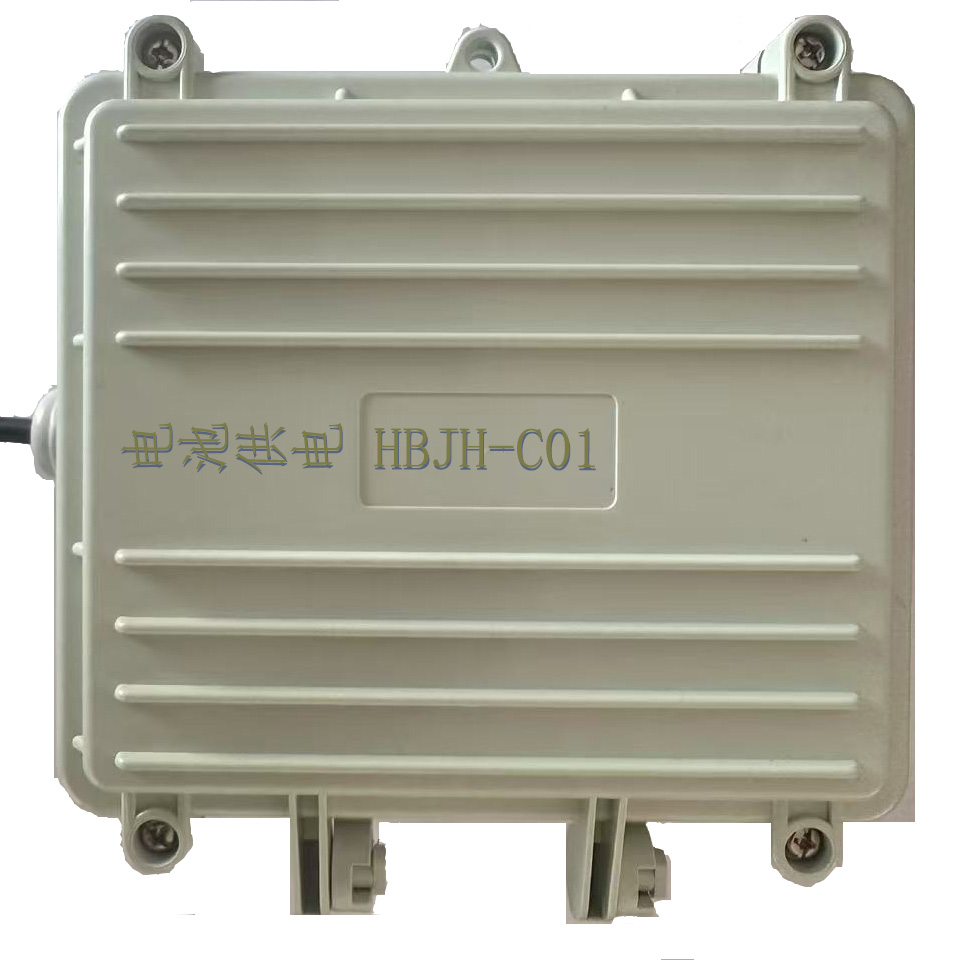

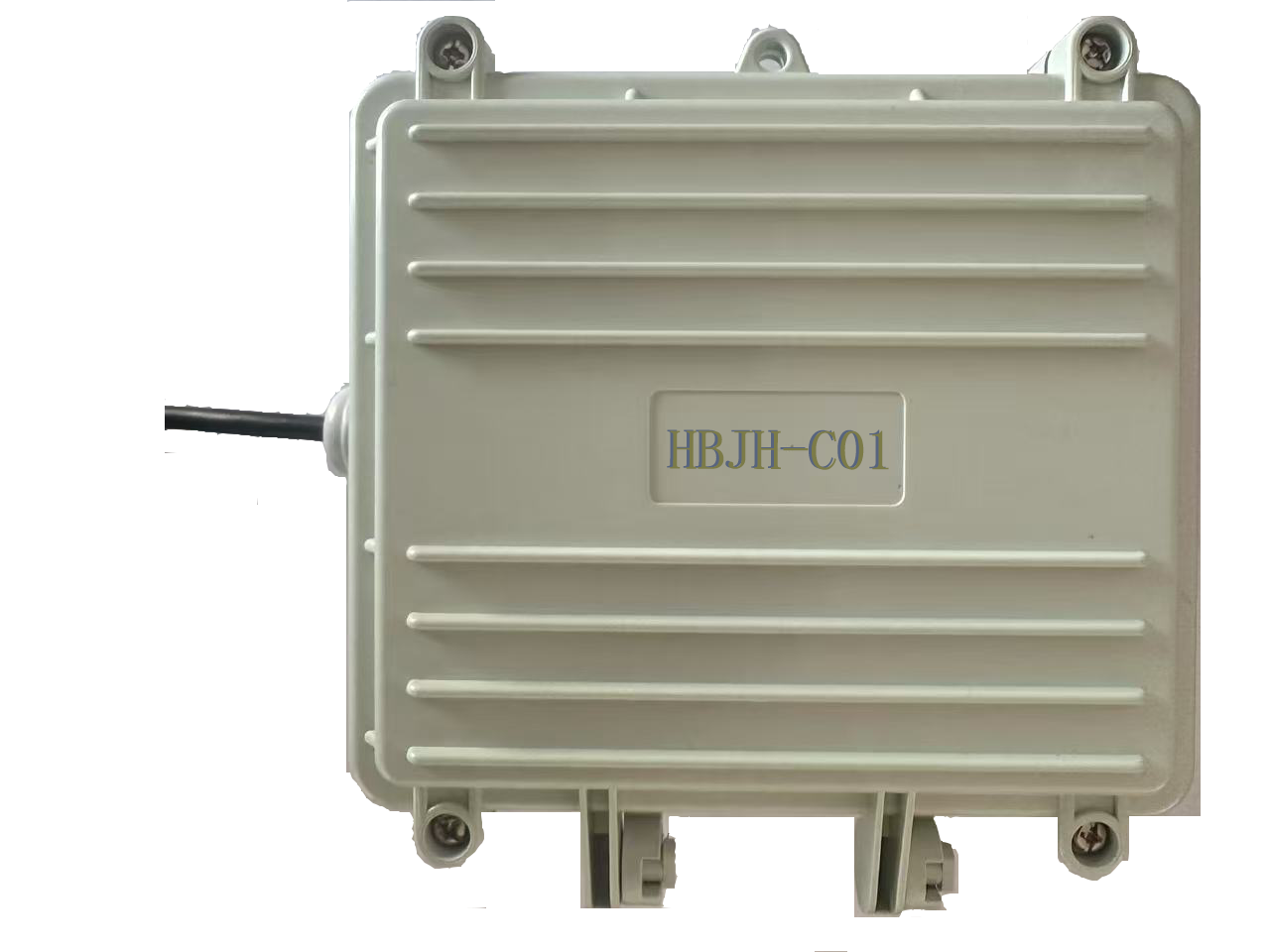

4、硬件图片



外观尺寸根据不同项目和需求，会有不同；

164*147*70

174*160*75

197*190*90

253*250*100

第三章 产品功能

l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，互相隔离

l 采集：支持一路485采集，一路232数据采集，2路ttl；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持4路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号;其中两路固定监测锂电池电压和外部供电电压(选配)

l 开关量采集：支持四路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等(选配)

l 继电器控制：支持四路继电器控制，控制闸阀开关，水泵启停等(选配)

l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参（2024-9-14）

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 支持存储的历史数据，进行数据补录功能；

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据，往省市平台传输时，请先联系商务





第四章 发货清单

发货清单 主产品一个，包装盒,出厂合格证；

天线根据应用场景选配；

第五章 设备运维

1、远程设参

设备支持公众号和PC网址两种远程运维方式；

PC端访问：浏览器直接输入网址即可

公众号：只需要关注公众号，即可进行远程设参；



具有严格的权限管理，根据客户注册的手机号，进行登录；只能管理自己账号下的设备；



现场正式运行后，需要二次修改参数，直接修改即可不用去现场；举例：中心换IP地址或者端口号，需要新增中心等



设置两个串口的通讯参数，比如现场流量计更换，需要修改串口参数；





   读取实时数据；设备本身采集的数据可以直接通过运维工具远程读取；

设置读取参数

低功耗设置













第六章 系统融合





A)如果您自己开发平台软件或者已经有了平台

1)客户要求硬件直传

可以咨询技术部电话：151 7658 2003 吴经理，进行设备兼容咨询，提供技术指导；

上传省/市平台，预定硬件，免费定制协议

2)调取上传客户平台

      2.1 平台调取

 如果您已经购买了我方中心平台，直接提供了对外接口，将接口提供新平台即可

  2.2 调取平台

     需要平台提供协议，我方开发软件进行推送；

B)如果您还没有中心平台：

本公司有自己的数据平台，如果您还没有，可以联系厂家电话：133 7017 6583咨询；支持【水资源平台】、【水库大坝安防平台】、【雨水情平台】、【智慧灌区平台】、【高标准粮田平台】、【数字孪生平台】、【大屏综合系统】等；

第七章 附录



附录Ⅰ 功耗测试结果

3.6V电压 ：休眠电流 14.8uA;采集数据电流26.3mA;数据传输时52.2mA;

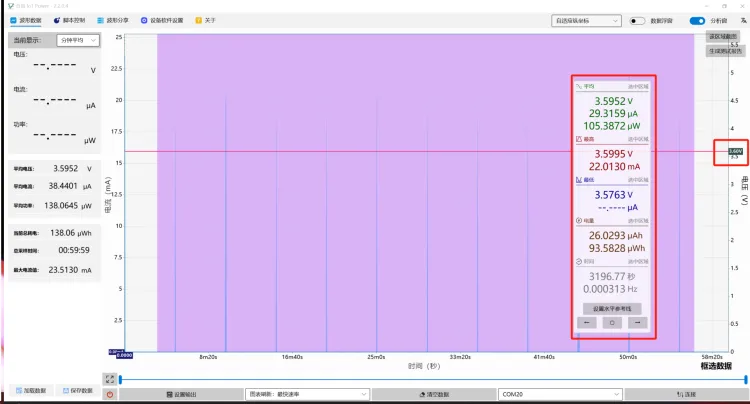

①无负载时300s唤醒平均功率

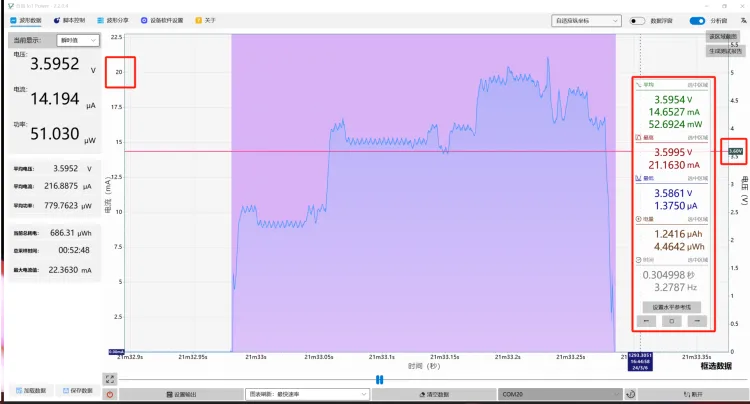

②唤醒时功耗

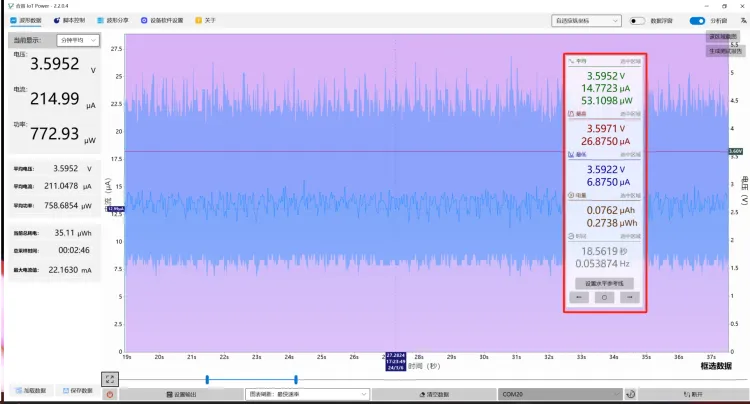

③休眠状态功耗
