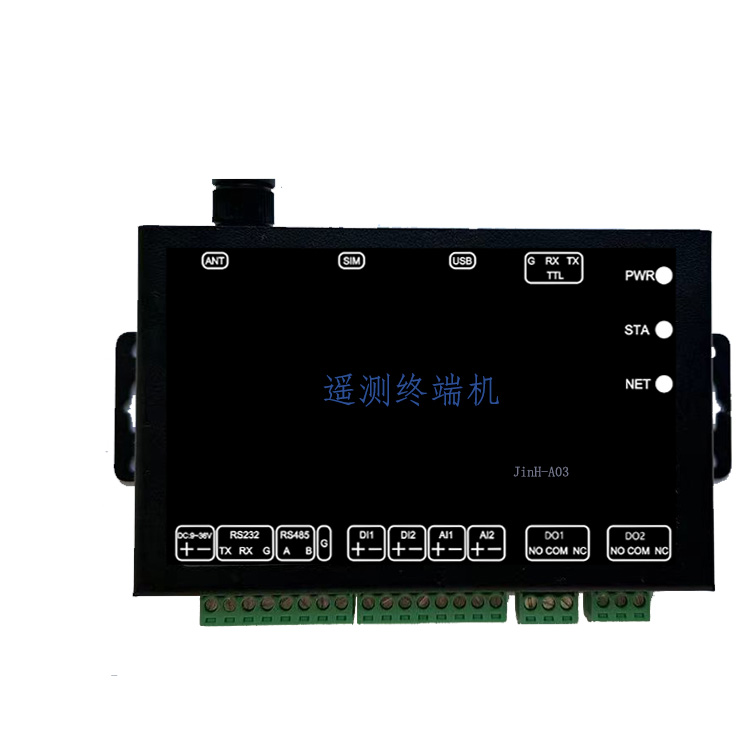

低功耗遥测终端RTU HBJH-A03系列

低功耗遥测终端RTU HBJH-A03系列是一款功能强大的工业设备, 4G传输。它采用稳定可靠的工业方案,提供高效可靠的网络连接体验。该产品适用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

具有工业级设计,硬件性能优异,在恶劣环境下能正常运行。通过灵活配置连接方式;支持串口 TCP、UDP、MQTT 协议透传,方便与其他设备进行数据通信。

该产品还具备软硬件双重看门狗保护机制,确保系统稳定运行。

详情

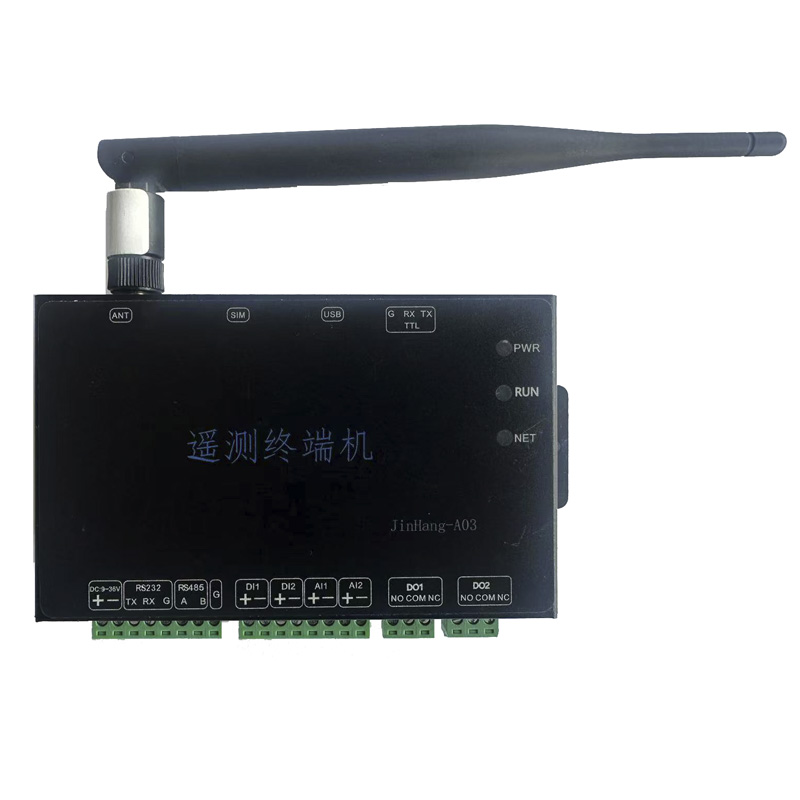

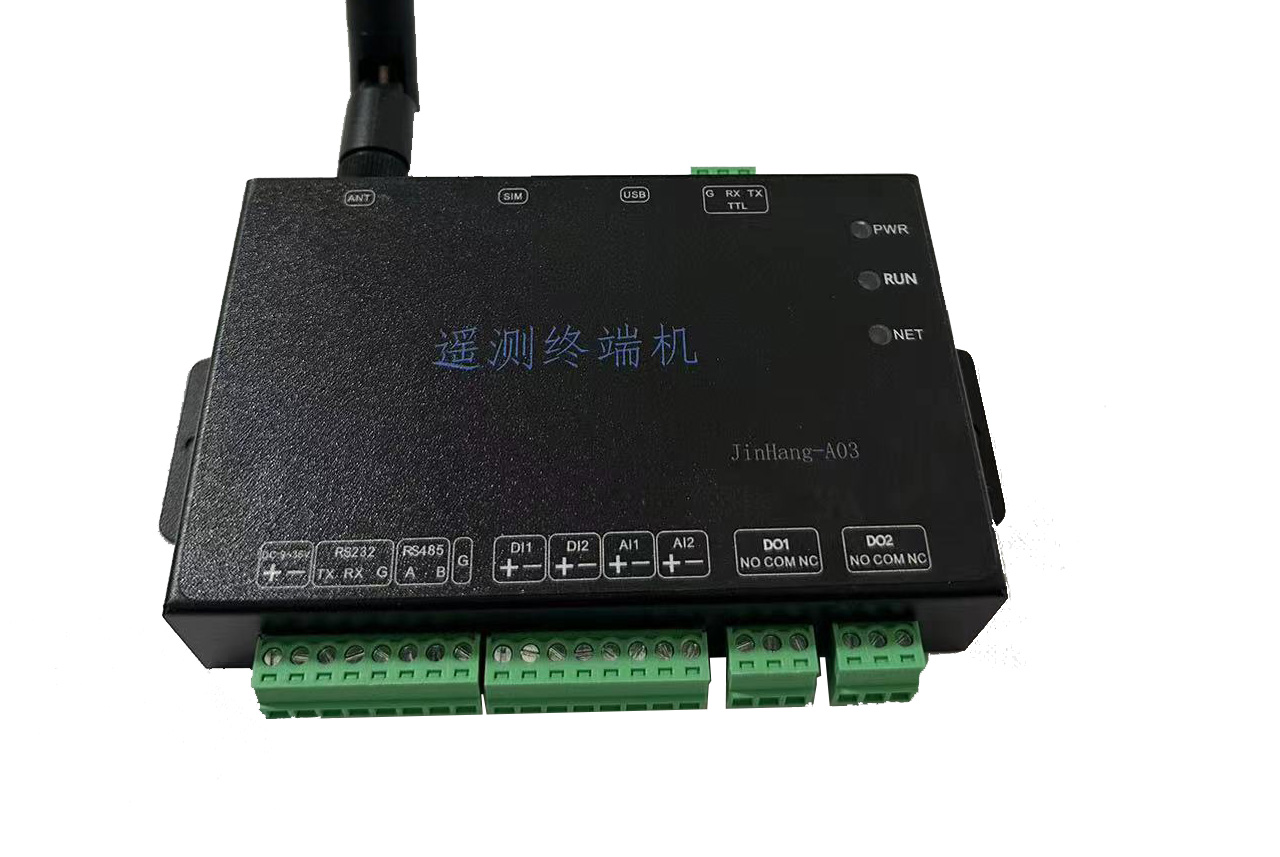

低功耗遥测终端RTU HBJH-A03系列

2025-4-11日起,购买设备赠送6年 100M/月 物联网卡一张


第一章 产品简介

            1、背景介绍

HBJH-A03遥测终端机是一款功能强大的工业设备,通过4G网络传输。它采用稳定可靠的工业方案,提供高效可靠的网络连接体验。该产品适用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

具有工业级设计,硬件性能优异,在恶劣环境下能正常运行。通过灵活配置连接方式;支持TCP、UDP、HTTP、MQTT 协议透传,方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制,确保系统稳定运行

2、RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议,可以直接将现场流量计、水位计、水质设备、压力变送器,太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台,并支持现场进行闸阀控制等;

3、商品卖点

1、支持最多五个通道,通道之间采用数据隔离机制

2、支持对某个监测指标进行公式计算功能

3、支持对某个监测指标进行累积功能

4、全部支持OTA远程升级;

5、支持手机直接设参,设参只需一部手机即可

6、支持低功耗模式,适用于太阳能、电池供电等场合(可选)

7、协议支持定制,提前和公司商务沟通即可

8、面膜和型号支持定制

9、省市自定义协议,支持免费开发(已经支持多个省市平台)

10、产品7*24小时 在线智能客服

4、应用领域

        ● 水文水资源监测数据-设备信息传输控制                          ● 地下水监测系统

        ● 中小河流监测系统                                                        ● 河湖监测系统

        ● 山洪灾害监测系统                                                        ● 墒情监测系统

        ● 渠道监测系统                                                              ● 工业数据采集控制系统

        ● 灌区控制系统                                                              ● 地下水资源超采监测系统

        ● 水源井水资源监测系统                                                 ● 水库大坝水资源监测系统

        ● 给排水管线监测系统                                                    ● 高标准农田监测系统

        ● 农田病虫害监测系统

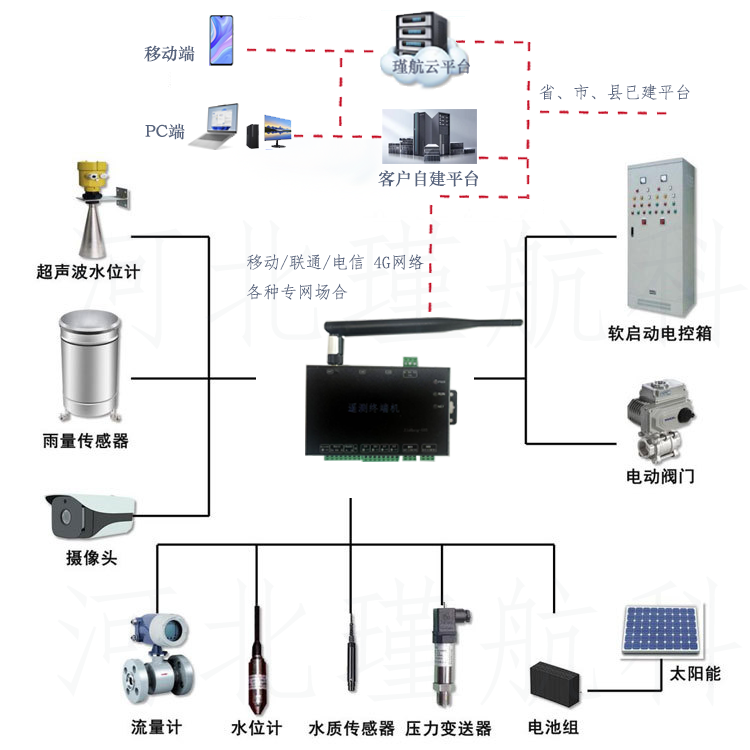

5应用流程图


第二章 规格参数

14G参数

频段

LTE-FDDB1/B3/B5/B8

LTE-TDDB34/B38/B39/B40/B41

发射频率

LTE-FDDClass3(23dBm+-2dB)

LTE-TDDClass3(23dBm+1/-3dB)

LTE特性

最大支持non-CA CAT1

3GPP E-UTRA Release 13

支持1.4 ~ 20MHz射频带宽

FDD:最大上行速率5Mbps,最大下行速率10Mbps

TDD:上下行配置1 最大上行速率4Mbps,最大下行速率6Mbps

TDD:上下行配置2 最大上行速率2Mbps,最大下行速率8Mbps





2、硬件接口



串口

148512321TTL(可采集流量计、电表、水质等设备)

DI

2DI采集(可采集箱门状态、泵//阀状态等)

AI

24-20mA/1-5V (默认4-20mA,可采集压力、水位等)

DO

2路继电器,每路有NCNO(可控制泵//阀启停)

TF

支持最大32G TF

供电

支持DC9~36V宽电压供电

网路协议

支持TCPHTTPMQTT等多种网络协议

3、电气特性

供电电压

DC9-36V

工作电流

50mA@12V

尺寸

117.5*73*27.5(不含端子、挂耳)

安装方式

挂耳

工作温度

-25-75

存储温度

-40-85

工作湿度

5%-95% RH(无凝露)

存储温度

5%-95% RH(无凝露)

EMC防护

静电抗扰度 GB/T 17626.2IEC 61000-4-23

群脉冲抗扰度 GB/T 17626.4IEC 61000-4-43

浪涌抗扰度 GB/T 17626.5IEC 61000-4-53

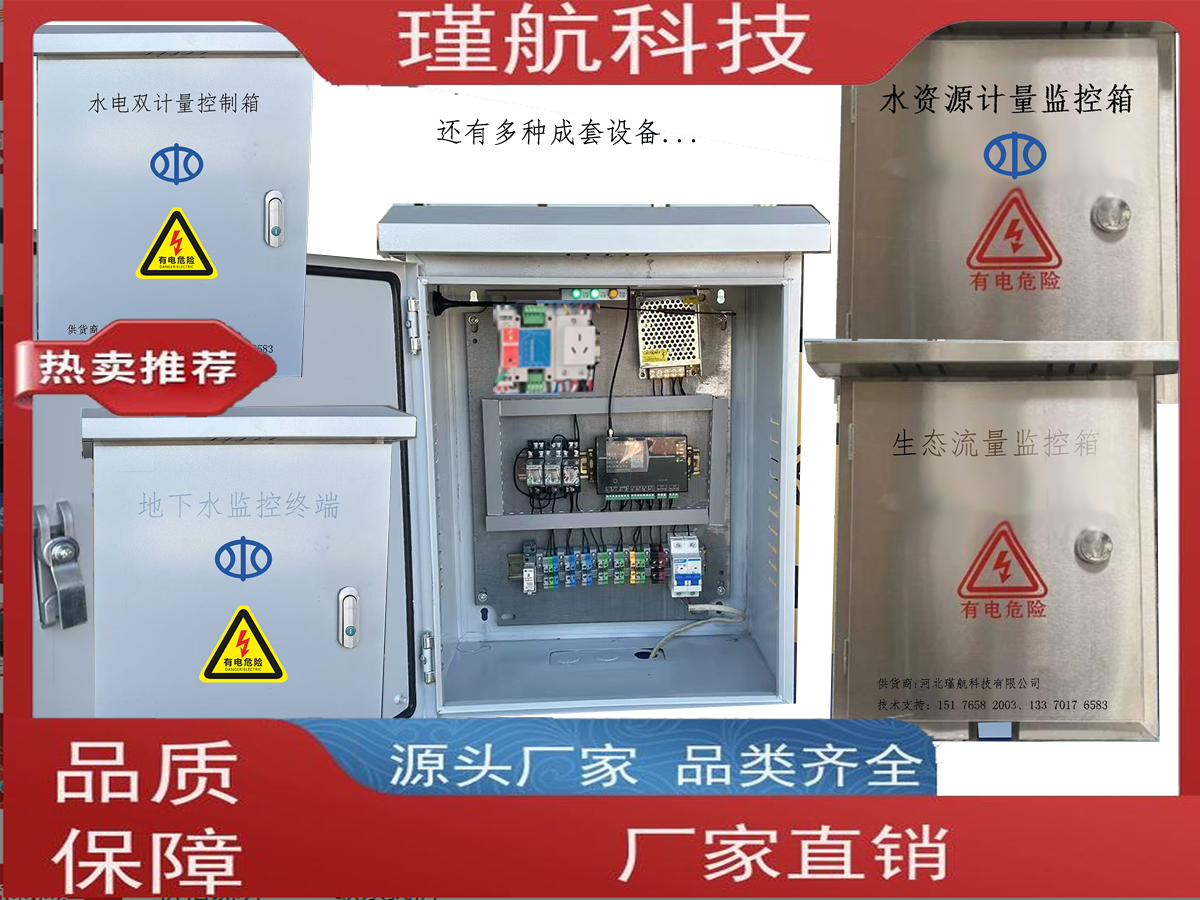

针对不同场景,公司提供不同配置的监控箱和软件平台,欢迎选购


水资源监控箱,主要预留以下接线口:

    1、1个 4-20毫安接口;主要接 压力;

    2、1个485接口,主要接各种流量计

 内部监控量

    1、开门报警

    2、供电电压

    3、市电状态

    4、低电压报警

 上传:

    1、数据可上传至各个省市县平台,一般按照Szy206-2012、Szy206-2016、SL651-2014、SL427-2021等协议 实时通讯、历史补报、告警上报等

    2、自定义中心,各个已有平台已经固有的协议;

 监测箱参数:



设备支持从箱体材料印字到内部设备可选:

1) 箱体:

材料:可选304不锈钢、201不锈钢、冷轧钢板;

形态:带防雨沿、不带防雨沿;单层门/双层门

尺寸:多种尺寸可供选择

2) 内部设备:

开关电源、继电器、导轨、遥测终端机、防雷、电源隔离、485隔离、电池配置、供电方式等

根据具体项目要求,进行合理配置;

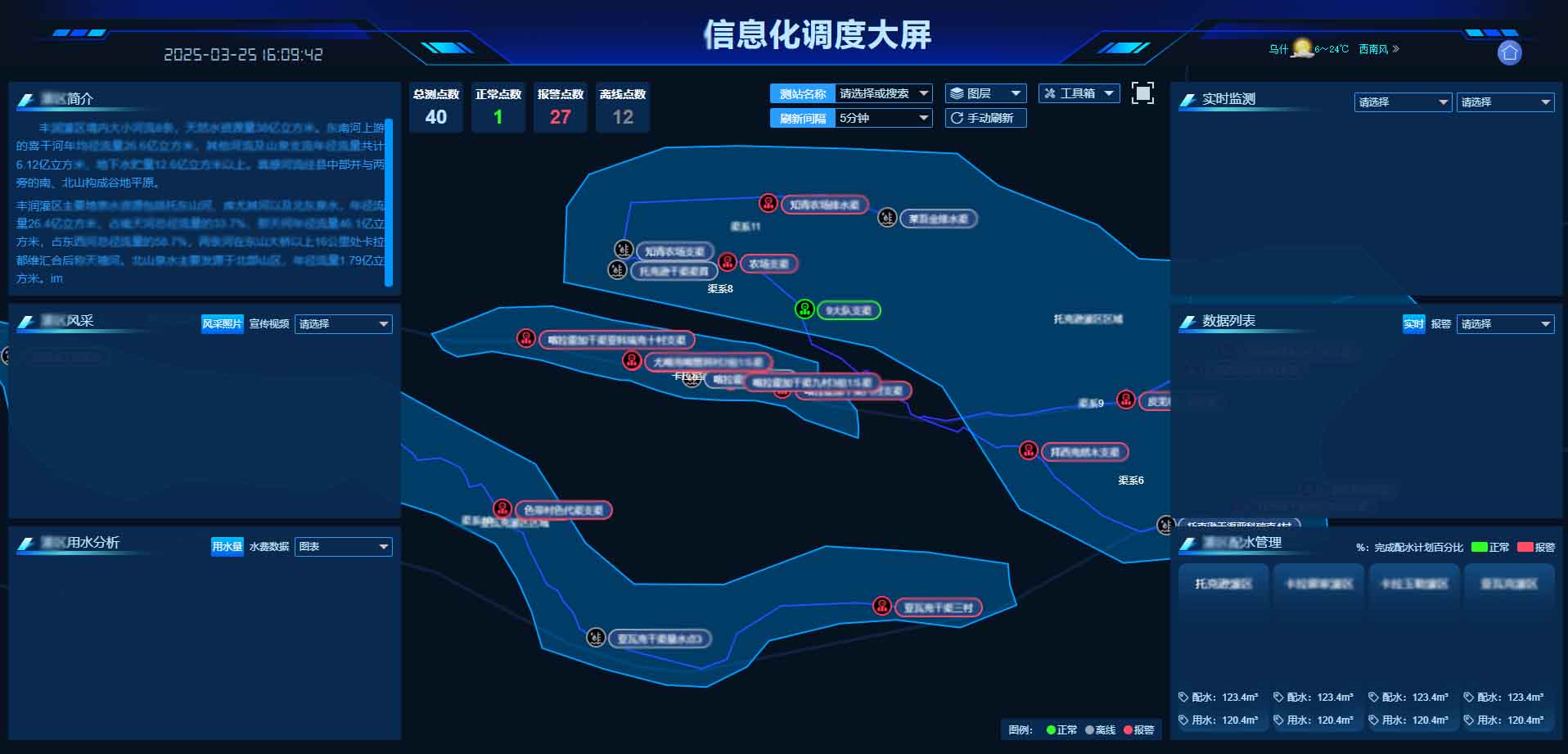

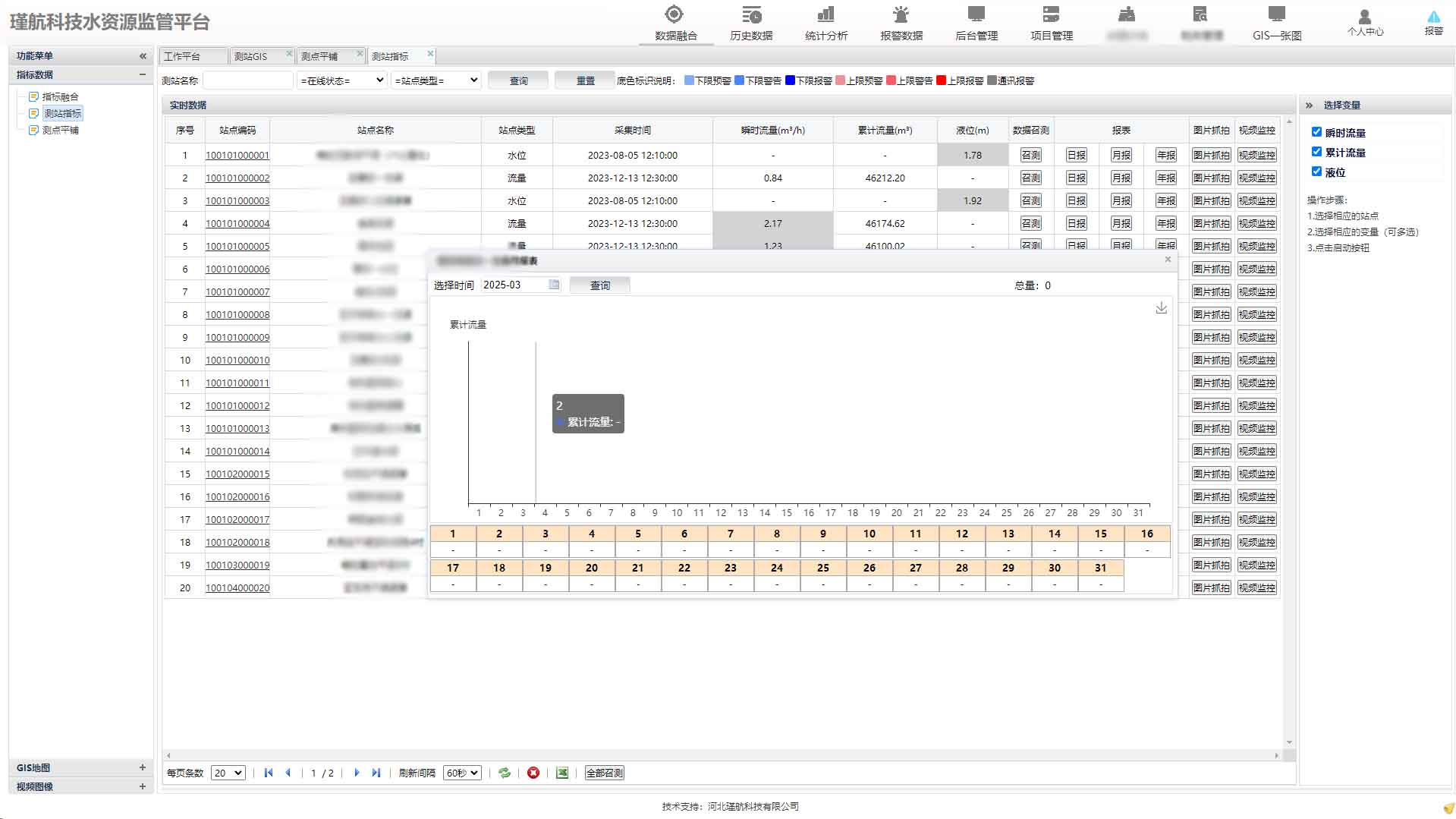

相关软件包括以下模块

1)数据集抄模块

2)数据融合模块(数据、视频、图像等)、报警信息模块

3)历史数据模块

4)统计分析模块

5)一张图

6)预测分析模块

7)巡检管理

8)知识库模块

9)项目管理模块

10)后台管理系统(测站、人员、权限、日志、历史数据补录等运维)
