10.1寸屏AI终端(4G/5G) HBJH-E01系列

10.1寸屏AI终端(4G/5G) HBJH-E01系列是一款功能强大的智能工业设备,通过4G/5G/网口/wifi/蓝牙等多种网络传输。它采用稳定可靠的工业方案,提供高效可靠的网络连接体验。该产品适用于水利水务、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

详情

第一章 产品简介

1、背景介绍

10.1寸屏AI终端(4G/5G) HBJH-E01系列是一款功能强大的智能工业设备,通过4G/5G/网口/wifi/蓝牙等多种网络传输。它采用稳定可靠的工业方案,提供高效可靠的网络连接体验。该产品适用于水利水务、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。

具有工业级设计,硬件性能优异,在恶劣环境下能正常运行。通过灵活配置连接方式;支持TCP、UDP、HTTP、MQTT 协议透传,方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制,确保系统稳定运行

2RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议,可以直接将现场流量计、水位计、水质设备、压力变送器,太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台,并支持现场进行闸阀控制等;

3、商品卖点

1、屏幕支持串口通讯报文实时打印,避免现场通讯出现问题时,无法查找原因,解决客户后顾之忧

2、支持最多五个通道,通道之间采用数据隔离机制

3、屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能;

4、全部支持远程设参和升级,节约现场费用;

5、支持低功耗模式,适用于太阳能、电池供电等场合(可选)

6、协议支持定制,提前和公司商务沟通即可

7、面膜和型号支持定制

8、省市自定义协议,支持免费开发


4应用领域

● 水文水资源监测数据-设备信息传输控制

● 地下水监测系统

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 工业数据采集控制系统

● 灌区控制系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝安全监测系统

● 给排水管线监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

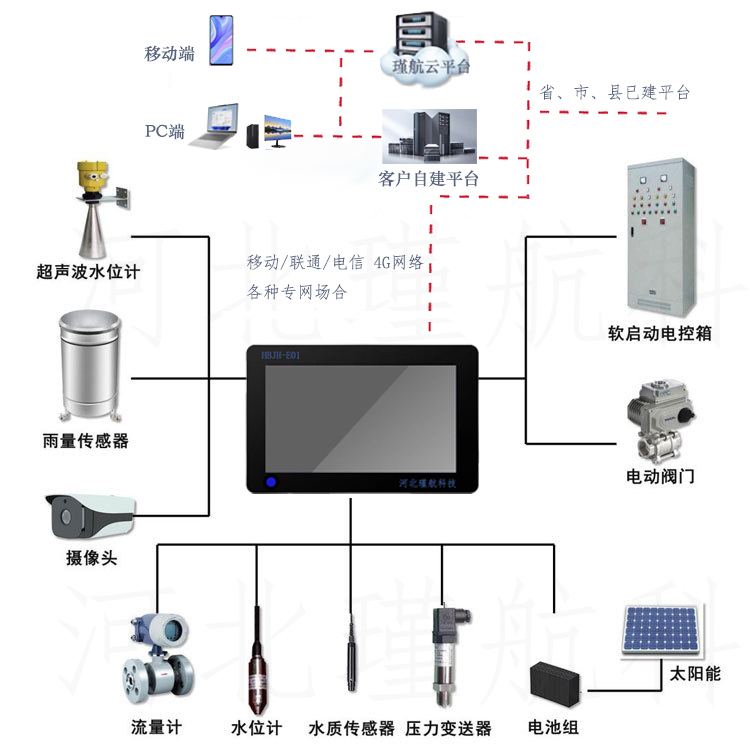

5应用流程图


第二章 产品规格

1、通信参数

  4G通信参数

频段

LTE-FDDB1/B3/B5/B8

LTE-TDDB34/B38/B39/B40/B41

发射频率

LTE-FDDClass3(23dBm+-2dB)

LTE-TDDClass3(23dBm+1/-3dB)

LTE特性

最大支持non-CA CAT1

3GPP E-UTRA Release 13

支持1.4 ~ 20MHz射频带宽

FDD:最大上行速率5Mbps,最大下行速率10Mbps

TDD:上下行配置1 最大上行速率4Mbps,最大下行速率6Mbps

TDD:上下行配置2 最大上行速率2Mbps,最大下行速率8Mbps



5G通信参数

LTE频段

LTE-FDDBand 1/3/5/8

LTE-TDDB34/B38/B39/B40/B41

NR n1/n3/n5/n8/n28/n41/n78/n79

LTE发射功率

20.3–25.7 dBm

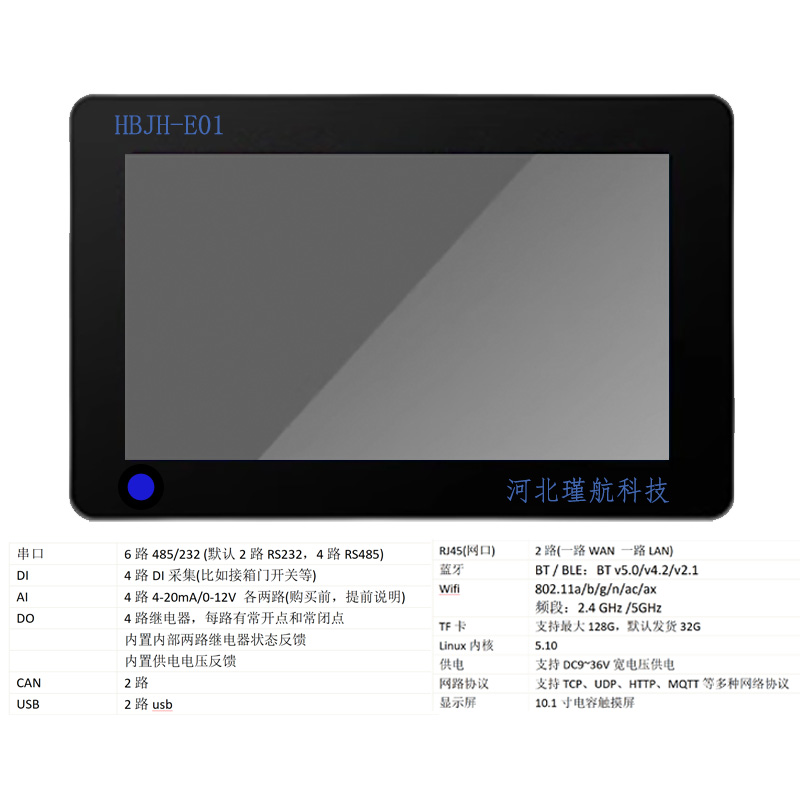

2、硬件接口

串口

6485/232 (默认2RS2324RS485)

DI

4DI采集(比如接箱门开关等)

AI

44-20mA/0-12V 各两路(购买前,提前说明)

DO

4路继电器,每路有常开点和常闭点



内置内部两路继电器状态反馈



内置供电电压反馈

CAN

2

USB

2usb

RJ45(网口)

2(一路WAN 一路LAN)

蓝牙

BT / BLEBT v5.0/v4.2/v2.1

Wifi

802.11a/b/g/n/ac/ax

频段:2.4 GHz /5GHz

TF

支持最大128G默认发货32G

Linux内核

5.10

供电

支持DC9~36V宽电压供电

网路协议

支持TCPUDPHTTPMQTT等多种网络协议

显示屏

10.1寸电容触摸屏





3、电气特性

供电电压

DC9-36V

工作电流

140mA@12V

尺寸

130*114*36(不含端子、挂耳)

安装方式

挂耳/导轨

工作温度

-25-85

存储温度

-40-105

工作湿度

5%-95% RH(无凝露)

存储温度

5%-95% RH(无凝露)

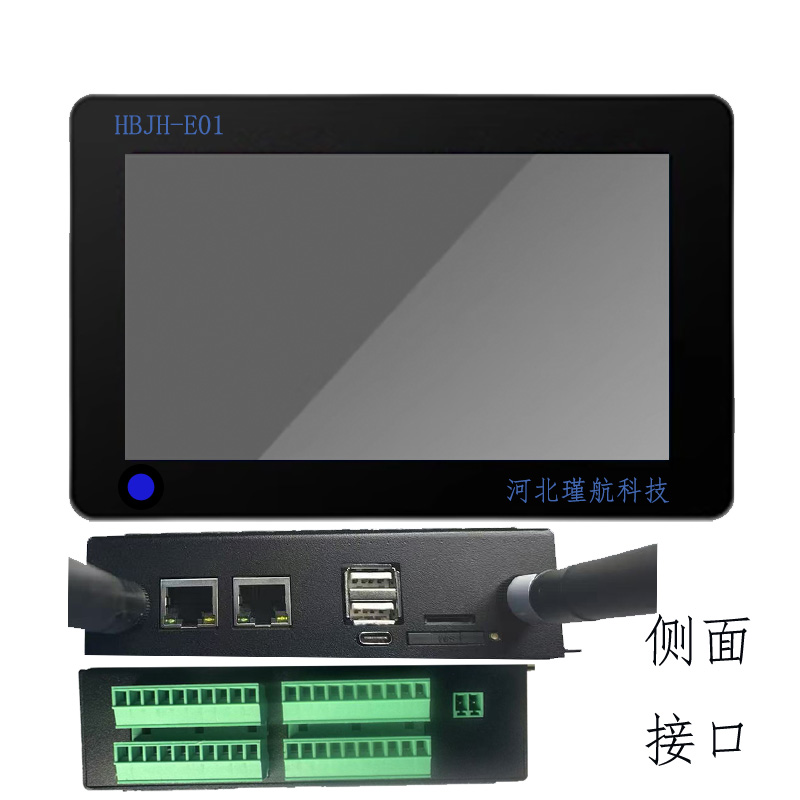

4、硬件图片





第三章 产品功能

数据传输:支持4G/5G数据传输,最多支持5个中心同时数据传输,互相隔离

采集:支持四路485采集,两路232数据采集;如采集流量计、其他采集器、PLC、水质等

模拟量数据采集:支持4AD采集,12位精度;默认2路采集4-20mA20-12V;如果需要0-5V\0-10V,0-20mA需要提前说明定制;如采集压力、液位等传感器信号

l 开关量采集:支持四路开关量采集,采集各种开关量,比如设备运行状态、供电及箱门开关等

DO控制:支持4DO控制;输出为电路电压;支持控制水泵、闸门、阀门等设备

内部4路继电器状态反馈

2CAN接口,可以接各种CAN接口设备

2USB2.0 USB设备

支持时间段轮询:例如 5分钟采集一次数据;结合太阳能供电等场合使用

支持时间点采集:例如 每天8:00 上报一次数据;结合太阳能供电等场合使用

l 远程管理:支持关注公众号设参;包括读取设备实时数据、实时控制、设置参数等

自定义:支持登录帧(注册)、数据链路帧(心跳)配置,心跳间隔等;实现于组态王、力控、自研组态结合;

l 自动重启功能:产品内置看门狗,支持故障自动重启

自带供电电压监测、CSQ信号质量监测、SIM卡编号监测,为运行诊断提供依据

支持域名传输,自动解析域名为IP地址,防止换IP还要设参(2024-9-14

支持APN设置;订货前前联系销售

内置modbusRTU协议解析,如果需要其他厂家自定义协议,提前联系销售

MQTT直接定时上报采集量,以json串上报,降低软件开发难度

l 液晶显示监测指标,通过勾选方式设置显示内容;可通过手机端和现场触摸打开和关闭屏幕;

l 液晶支持串口实时日志显示功能,方便现场调试、问题查找、快速定位问题;

支持历史数据、串口通讯记录等存储,最大支持32G空间;

l 支持存储的历史数据,进行数据补录功能;

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据,往省市平台传输时,请先联系商务





第四章 发货清单

发货清单 主产品一个,包装盒,出厂合格证;

天线根据应用场景选配;
