雷达水位计

雷达水位计是利用电磁波探测目标,发射电磁波照射目标并接收其回波,获得水面至电磁波发射点的距离、距离变化率、方位等信息。适用于河流、明渠、水库坝前、坝下尾水、调压塔(井)、潮位、城市供水、排污水位自动监测。

详情

1、设备简介

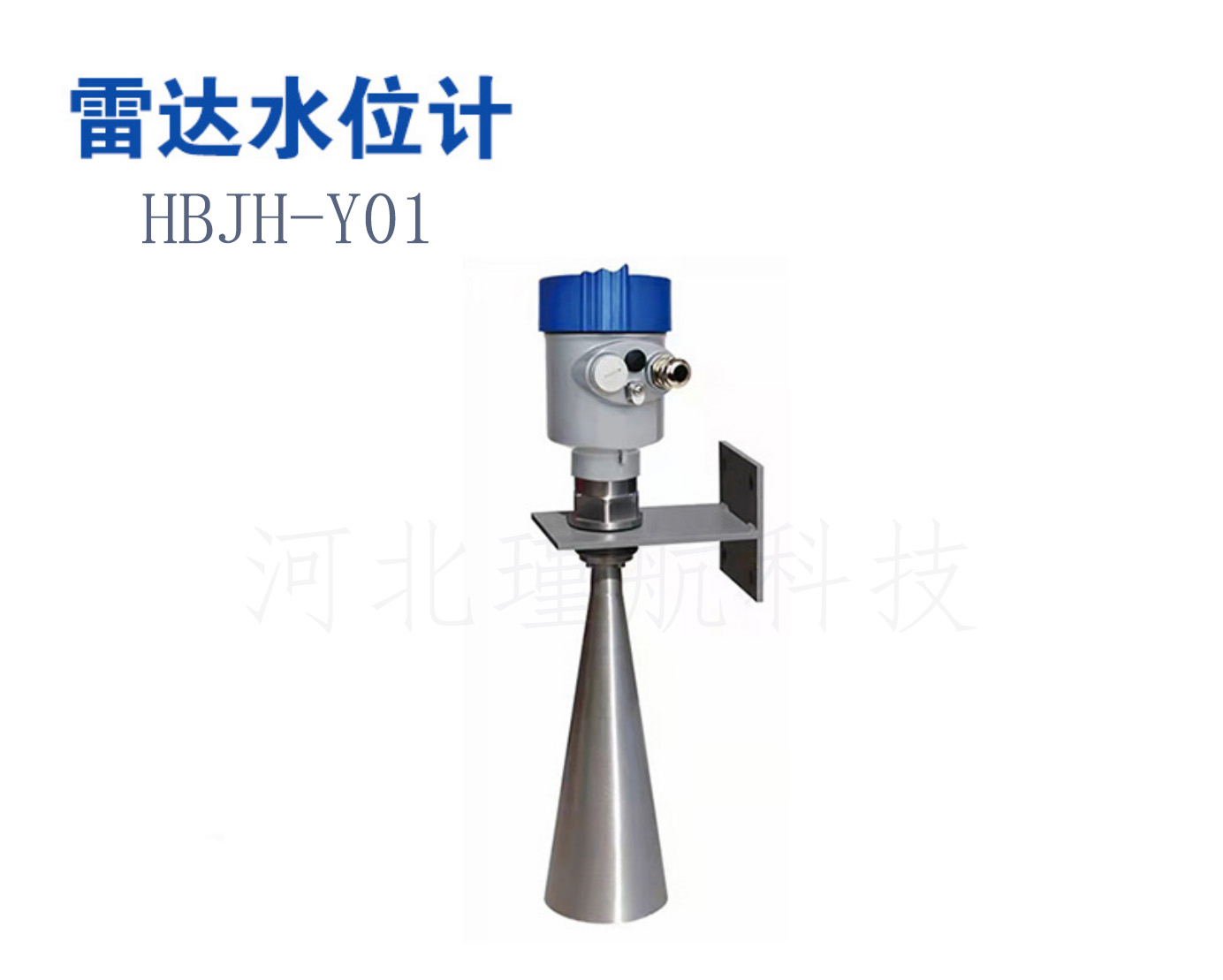

HBJH-Y-10系列雷达水位计传感器是79G高频雷达式水位测量仪表,测量最大距离可达100米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于非常复杂的测量条件。
雷达水位计采用高频微波脉冲发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成水位信号。(因为微波传播速度极快,微波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)


2应用场景

本设备可广泛适用于水文、水利信息化建设领域,如水库、灌区、渠道、河道等其他需要测量水位高度的场合。

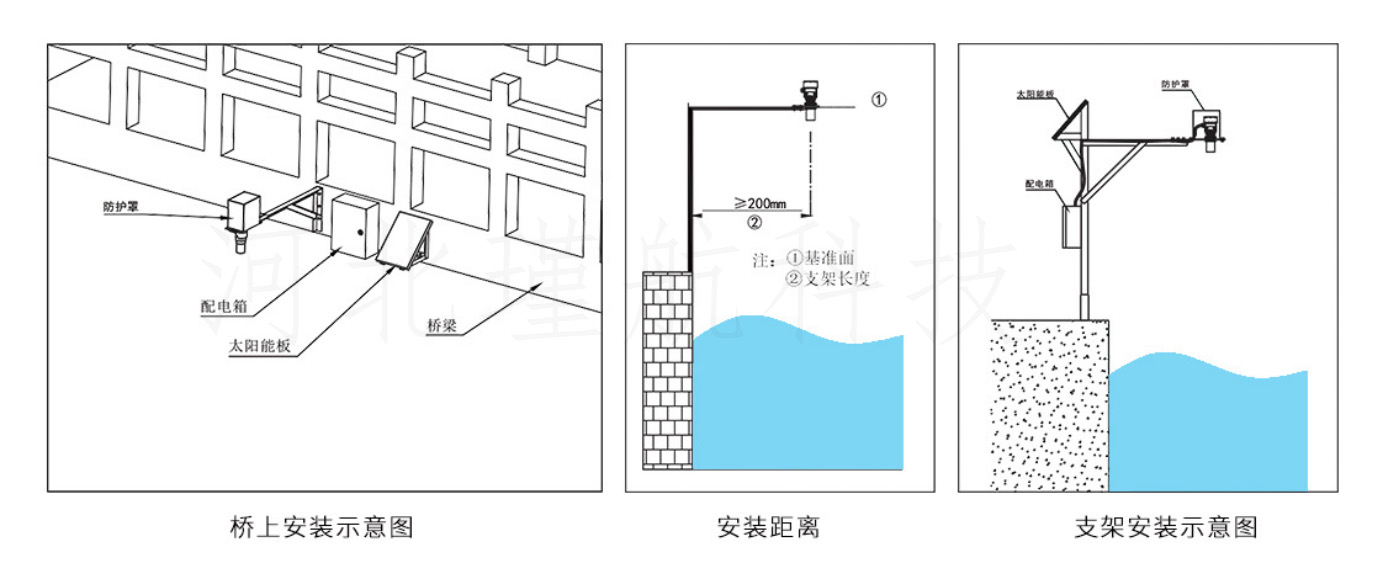

3、安装方式

  分为壁挂式安装和悬挂式安装;

壁挂式安装:

步骤1 选择安装位置

选择一个垂直的墙面或柱子,确保传感器的发射面朝向水面,且无遮挡物

安装位置应尽量远离水面波动较大的区域,以减少测量误差

步骤2 固定传感器

使用膨胀螺栓或专用支架将传感器固定在墙上

确保传感器垂直水面,以保证测量精度

  步骤3 连接线缆

将传感器连接到数据采集器/HBJH-A03/B01等遥测终端机/其他PLC

  步骤4 调试

    对设备进行调试;注意区分:中心平台可能需要水位高程、水位深度等信息;安装时请记录;


4、产品优点


 非接触测量,无磨损,无污染
 天线尺寸小,便于安装
 波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物
 几乎不受大气中水蒸气、温度和压力变化影响
 高信噪比,即使在波动的情况下也能获得更优的性能

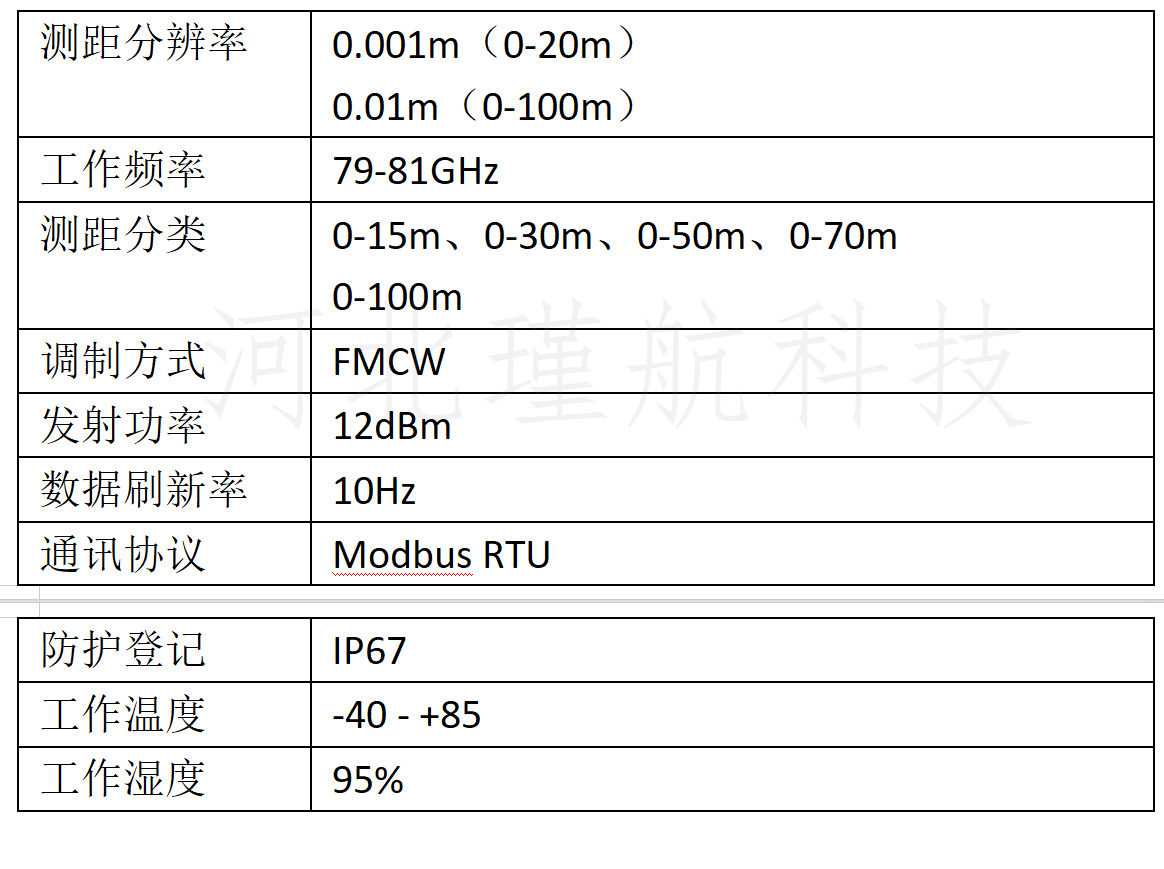

5、技术参数

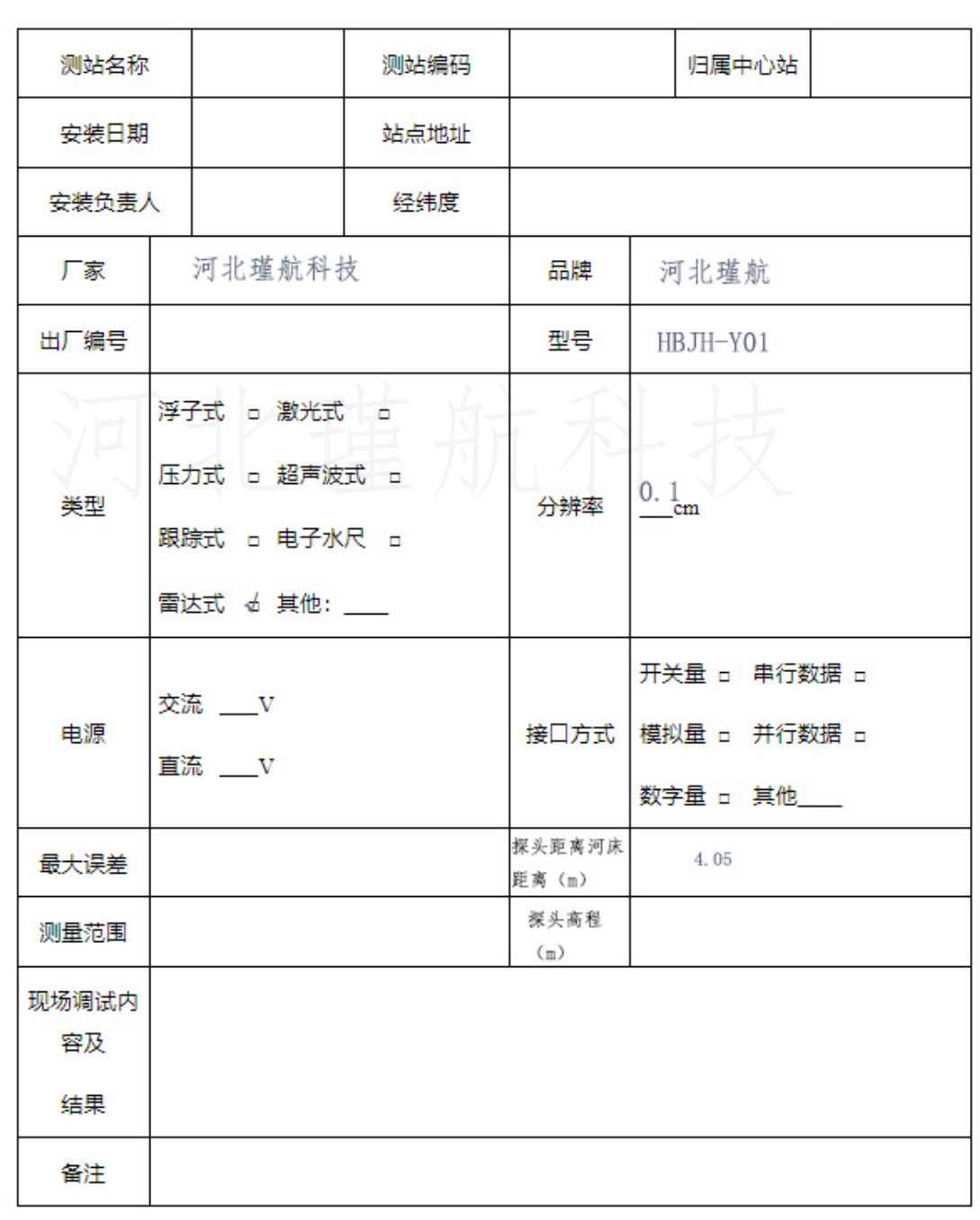

6、客户安装记录表
