应用领域

● 桥梁与隧道结构监测‌：用于监测主梁挠度、梁体应变、桥塔与主拱应变、桥墩应变、系杆与吊杆拉力、锚索应力等关键参数，评估桥梁健康状况；在隧道工程中，监测围岩内部位移、锚杆轴力、初支与二衬应力、孔隙水压力等，防范变形与坍塌风险。

● 水利与大坝工程监测‌：适用于监测大坝、水库、防波堤、护岸等结构的渗压计、测缝计、锚索应力及混凝土应力，及时发现渗流异常与结构变形，保障挡水结构安全

●边坡与基坑工程监测‌：用于监测高边坡、基坑的侧向压力、锚杆轴力、土压力、地下水位及收敛变形，实时掌握滑动趋势与支护结构稳定性，预防地质灾害。

●‌建筑工程与管道监测‌：可监测高层建筑、桥墩的沉降与应力变化，以及地下管道基础的位移与应力，保障建筑结构与能源输送管道的长期稳定运行。

● ‌其他工程应用‌：还包括铁路、公路路基等线性工程的长期变形监测，以及地震勘探中的振动特性分析

简介

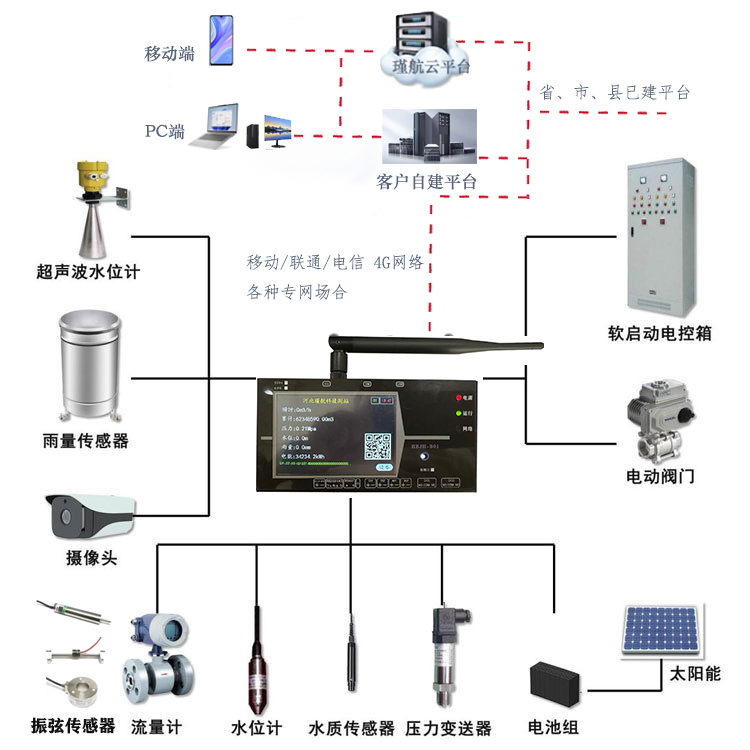

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、HJ212、四川省水文协议、广东省水利平台协议、fastbee物联网平台、onenet物联网平台、国家地表水自动监测系统通信协议等多种协议，可以直接将现场振弦传感器（压力计、荷重计、裂缝计、伸缩仪、挠度仪、应变计等)、流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台，并支持现场进行闸阀控制等；

设置最多支持五个通道，可以同时往多个中心传输数据而互不干扰；具有独立的数据隔离机制；

只需要插入手机卡，其他全部在线运维；支持在线升级程序，在线设参、读取实时数据、远程控制，减少后期运维投入；

1、4G传输

频段	LTE-FDD：B1/B3/B5/B8
	LTE-TDD：B34/B38/B39/B40/B41
发射频率	LTE-FDD：Class3(23dBm+-2dB)
	LTE-TDD：Class3(23dBm+1/-3dB)
LTE特性	最大支持non-CA CAT1 3GPP E-UTRA Release 13 支持1.4 ~ 20MHz射频带宽
	FDD：最大上行速率5Mbps，最大下行速率10Mbps
	TDD：上下行配置1 最大上行速率4Mbps，最大下行速率6Mbps
	TDD：上下行配置2 最大上行速率2Mbps，最大下行速率8Mbps





2、硬件接口

串口	2路485/232 (购买前，提前说明)
DI	2路DI采集(比如接箱门状态等)，可增选4路DI干接点采集(共计6路)
AI	2路4-20mA/1-5V (购买前，提前说明)
DO	2路继电器，每路有常开点和常闭点
	内部两路继电器状态反馈
	内置供电电压反馈
TF卡	支持最大32G TF卡（功能可选）
供电	支持DC9~36V宽电压供电
网路协议	支持TCP、UDP、HTTP、MQTT等多种网络协议
屏幕	320*480分辨率3.5寸显示屏幕，支持监测指标轮换显示，支持远程设置内容；现场触摸开关；
振弦采集	振弦频率400-6000Hz
	分辨率 频率：0.1Hz 温度：0.1℃

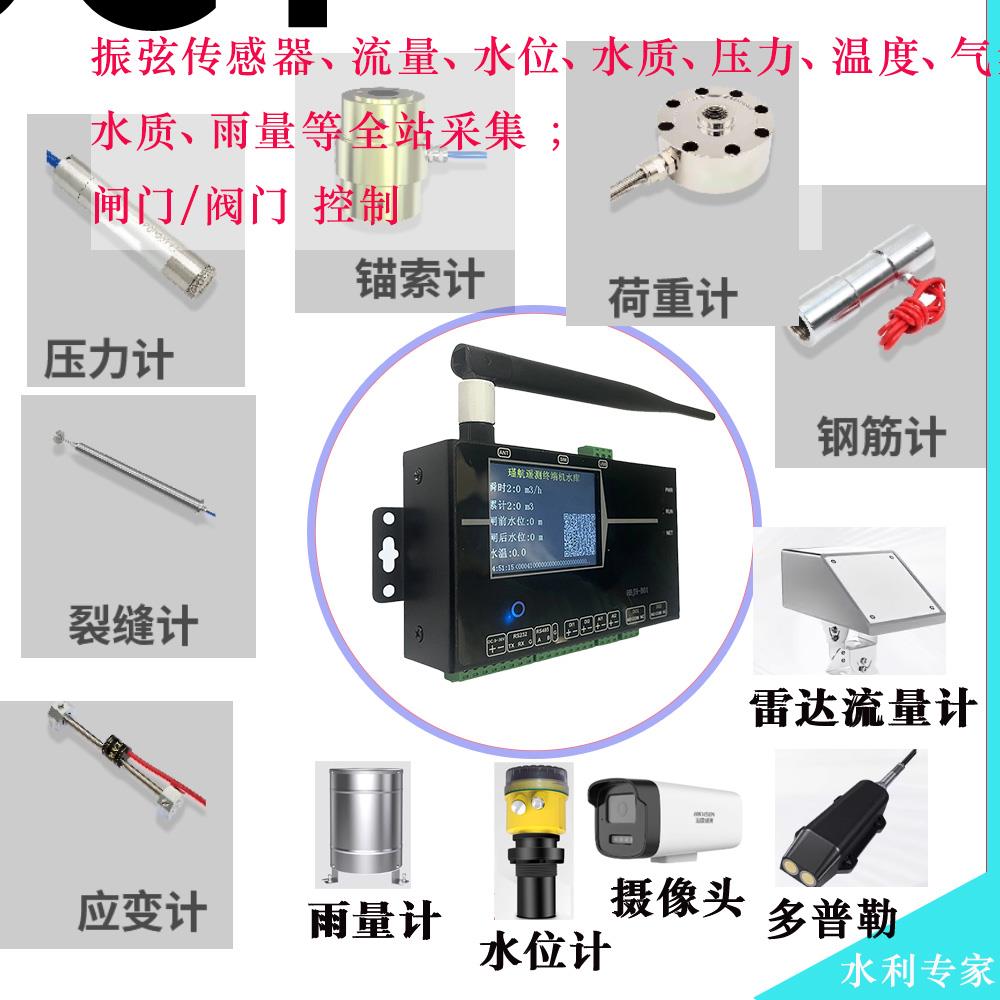

	适用于压力计、荷重计、裂缝计、伸缩仪、挠度仪、应变计等振弦传感器采集
	路数 1-32路可选（支持振弦/温度（NTC 3K））



3、电气特性

供电电压	DC9-36V可选购(220V供电，对外提供12V*2A电源)
工作电流	60mA@12V
尺寸	117.5*73*34(不含端子、挂耳)
安装方式	挂耳
工作温度	-25-75℃
存储温度	-40-85℃
工作湿度	5%-95% RH(无凝露)
存储湿度	5%-95% RH(无凝露)
EMC防护	静电抗扰度 GB/T 17626.2（IEC 61000-4-2）3级 群脉冲抗扰度 GB/T 17626.4（IEC 61000-4-4）3级 浪涌抗扰度 GB/T 17626.5（IEC 61000-4-5）3级

4、硬件配置

Cpu	ARM Cortex M3 @ 306MHz*2



第二章 产品功能

l 1-32路振弦传感器采集，每路隔离;

l 220V供电，对外提供12V 2A供电(可选)

l 320*480分辨率3.5寸显示屏幕

l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，并互相隔离

l 采集：支持一路485采集，一路232/485数据采集；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持2路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号

l 开关量采集：支持两路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等

l DO控制：支持2路DO控制；内置JQC-3FF继电器(触点参照附录Ⅰ)；支持控制水泵、闸门、阀门等设备

l 内部两路继电器状态反馈

l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 支持OTA远程升级

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l 支持GPS定位(可选)

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 液晶显示监测指标，通过勾选方式设置显示内容；可通过手机端和现场触摸打开和关闭屏幕；

l 液晶支持串口实时日志显示功能，方便现场调试、问题查找、快速定位问题；

l 支持历史数据、串口通讯记录等存储，最大支持32G空间；

l 支持数据补录功能；

l 目前支持往安徽、四川、江西、河北、甘肃、黑龙江等20多个省市平台传输数据，往省市平台传输时，请先联系商务
