一体式水位站

一体式水位站,集成水位计和遥测终端机,体现低功耗特性;实现采集水位、流速、流量等多种功能,并将数据按照中心要求格式,传输到中心软件平台;


一体化水位计 一体化遥测水位计 一体式超声波液位计 一体化雷达水位计 一体式雷达水位计 一体式水位计 智能水位计 一体化压力式水位计 一体式雷达液位计 国产水位计 一体式超声波水位计 一体式液位计


详情

 2025-4-21日至 2025-6-21日 公司举办优惠活动,一体式水位站8折,欢迎选购

1、组成

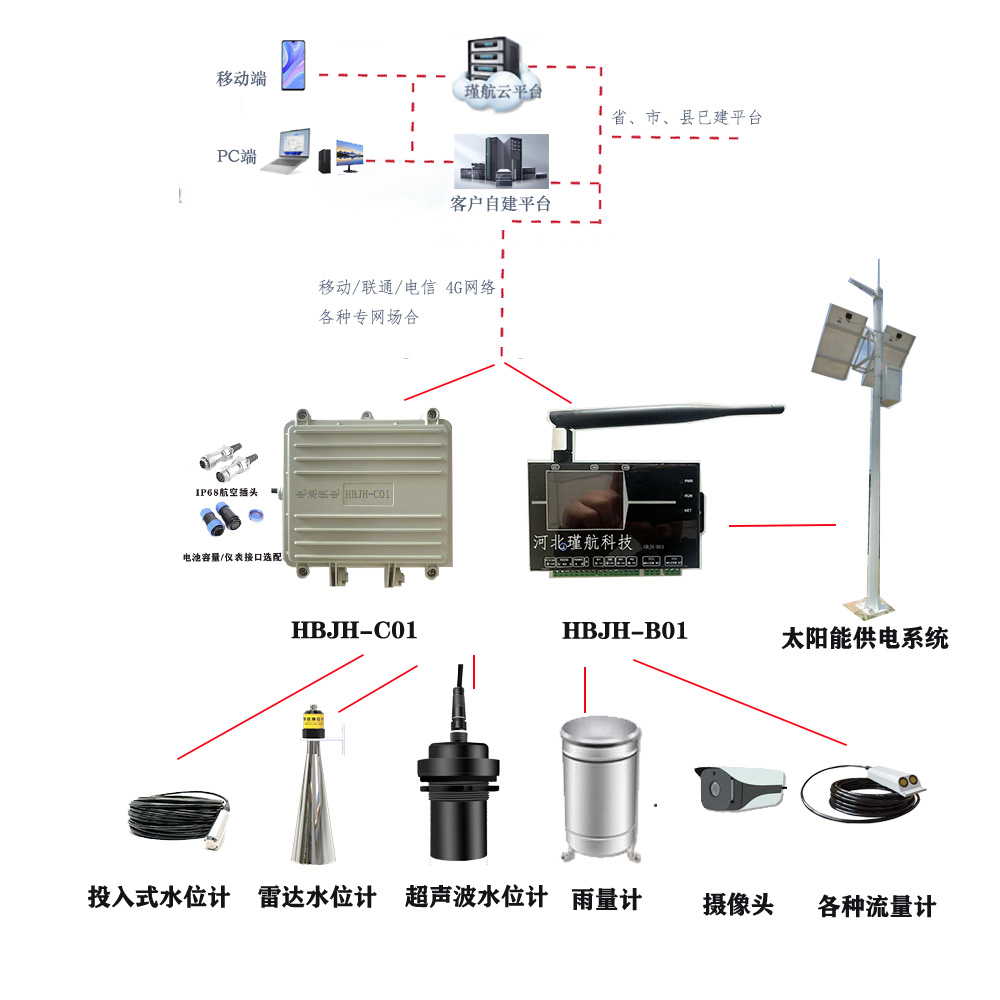

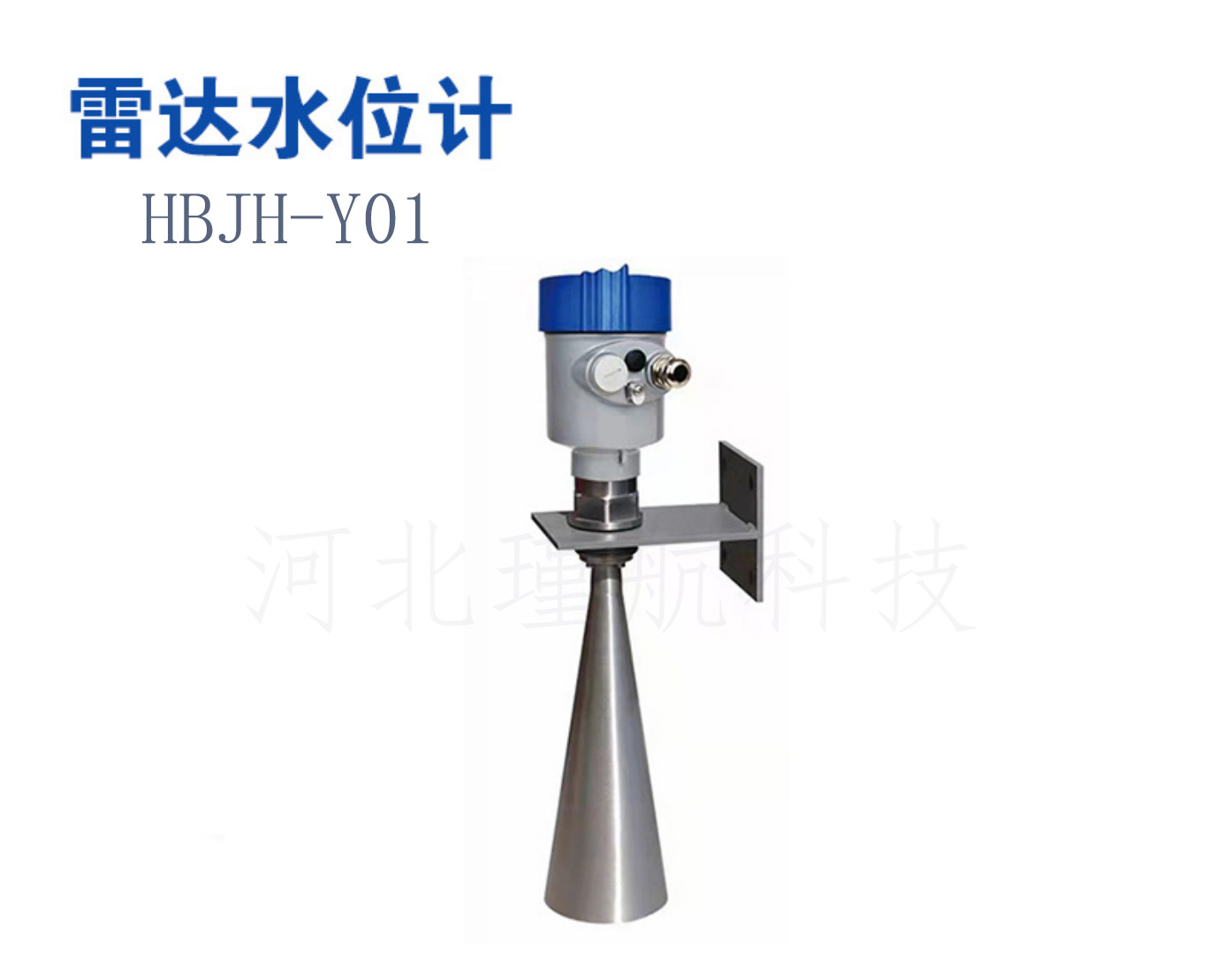

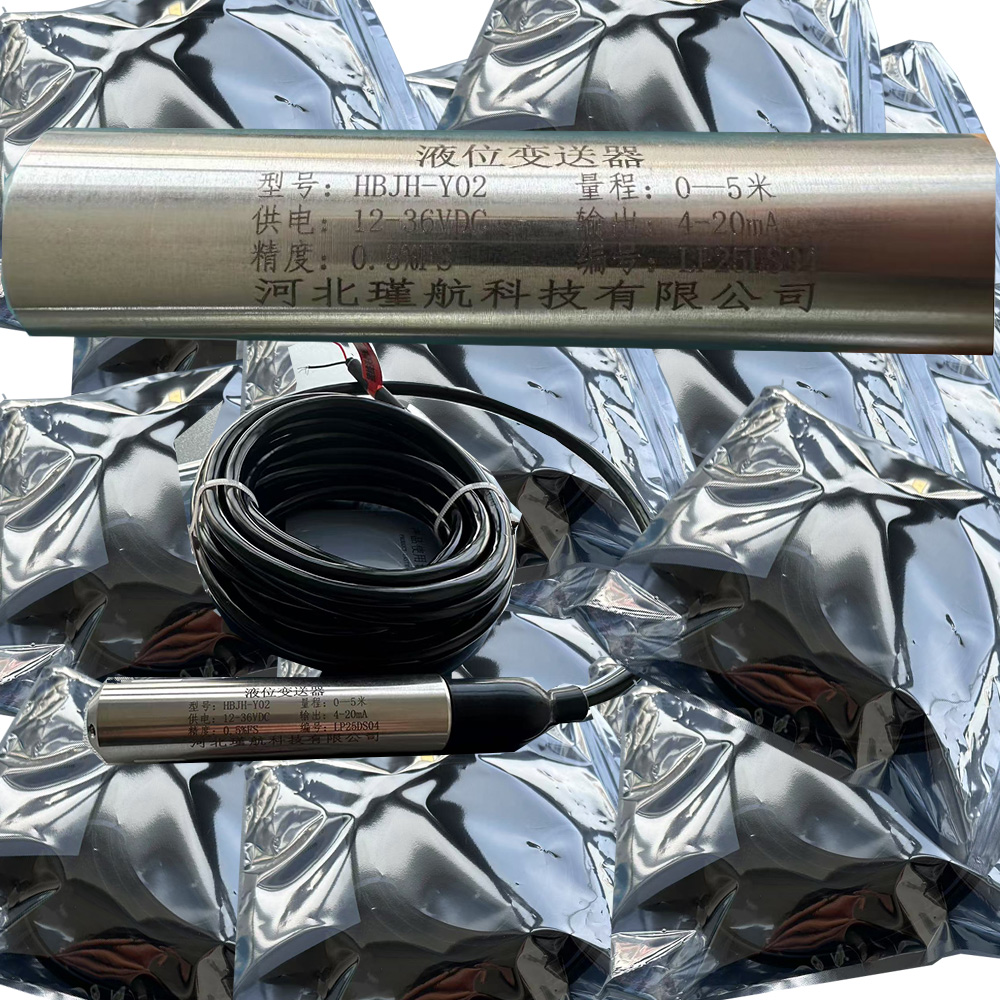

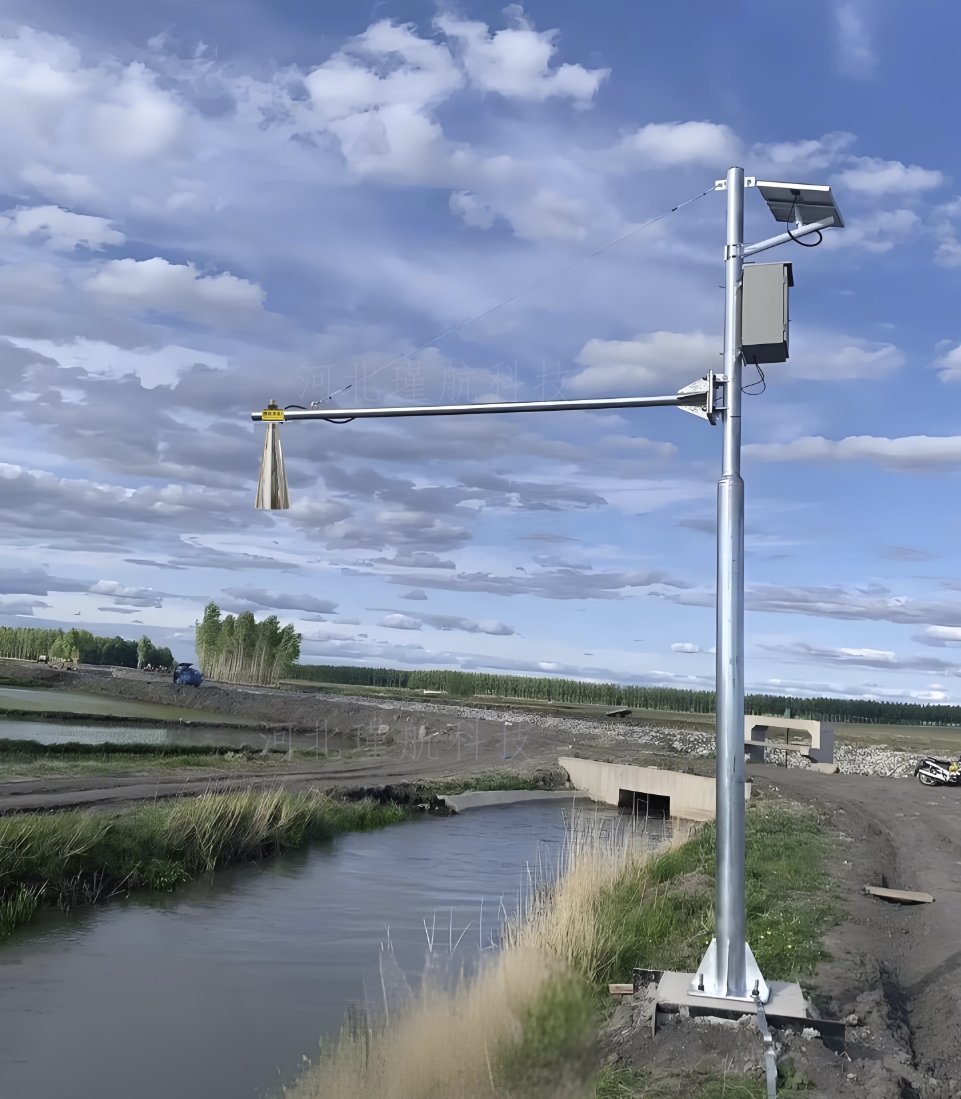

一体式水位站 由【水位计】、【4G遥测低/微功耗终端机】、【电池】、【升压模块】、【立杆、太阳能电池板、蓄电池、单板支架、防水箱、地笼】可选、组成;水位计分为投入式水位计、超声波水位计、雷达水位计; 采用微功耗电池供电,可不用太阳能供电运行1-3年(水位计采用投入式);目前系统已经运行在10几个省市项目中,运行平稳,取得客户一致好评!支持往各省市平台直接传输;也可结合雨量、流量、视频等进行联合采集传输;

2、产品分类

   B01:休眠电流3.5mA@12V,工作电流42mA@12V

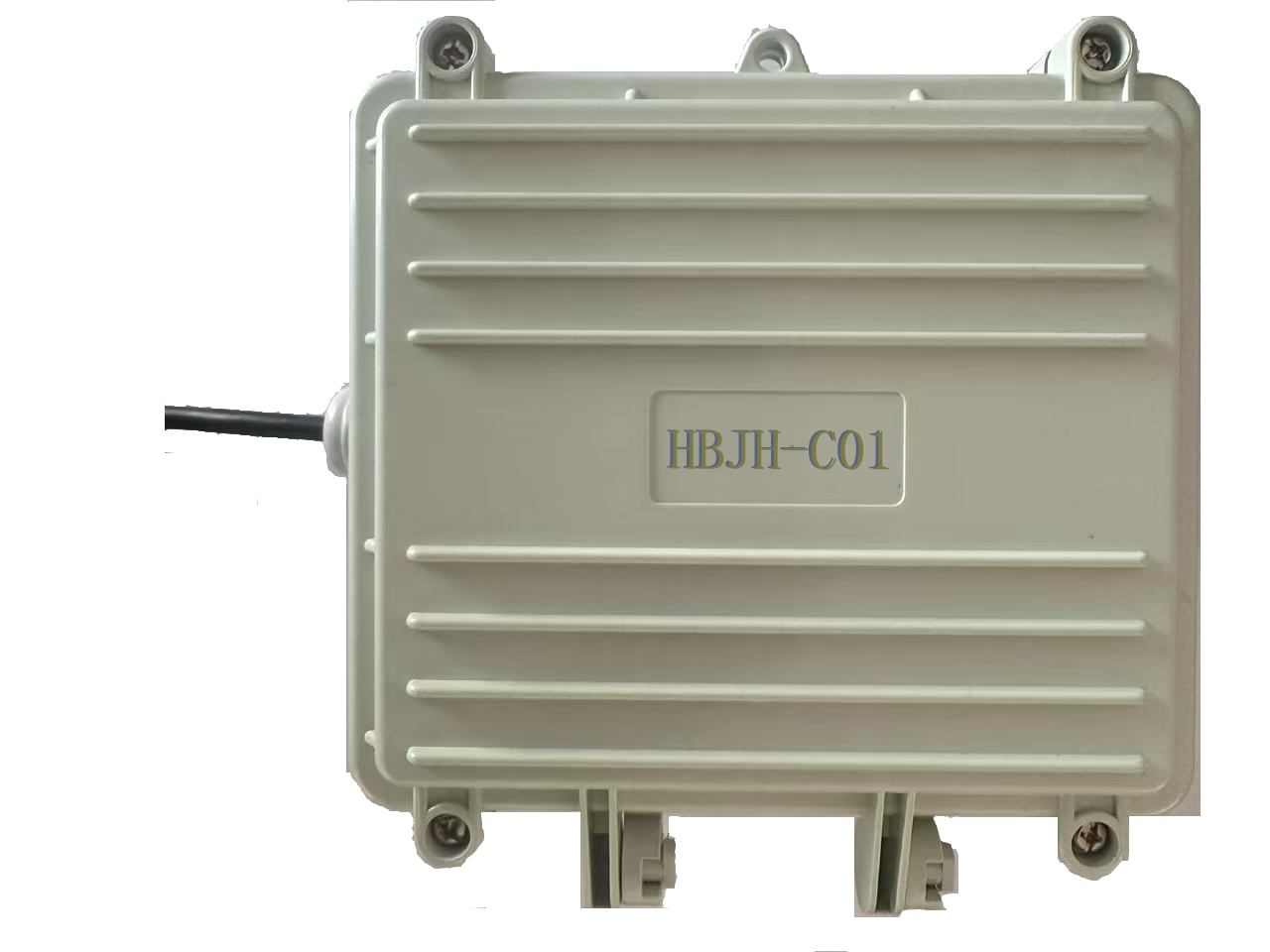

   C01:休眠电流20uA&3.6V,工作电流根据客户配置决定

3、应用场合

市电互补、太阳能等互补、纯电池供电三种场合;

4、功能说明

  C01特有功能

1) 同时支持电池直接3.4-4.2V供电和5-18V供电,其中5-18V优先

2) 休眠功耗极低,休眠电流 20uA@3.6

3) 选配一路控制,主要用于控制给水位计供电,只有工作时才给水位计供电达到省电目的;

4) 选配3.6V电池(4Ah倍数)

5) 选配太阳能电池板、可充电电池、立杆、充电控制器、地笼、升压模块、降压模块、防水箱等

6) DO控制最多可4

7) DI状态采集最多4

8) AI模拟量采集最多4路其中1路检测锂电池电压,一路监测宽电压

9) 2ttl监测,1I2C1SPI

  硬件功能可定制,根据项目需求进行调整;

  B01特有功能

1) 支持9-36V供电

2) 休眠电流3.5mA@12V

3) 选配一路控制,主要用于控制给水位计供电,只有工作时才给水位计供电达到省电目的;

4) 选配太阳能电池板、可充电电池、立杆、充电控制器、地笼、升压模块、降压模块、防水箱等

5) 选配2.4寸液晶显示;屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能;

6) 液晶显示监测指标,通过勾选方式设置显示内容;可通过手机端和现场触摸打开和关闭屏幕;

7) 液晶支持串口实时日志显示功能,方便现场调试、问题查找、快速定位问题

8)

通有功能

1) 数据传输:支持4G数据传输,最多支持5个中心同时数据传输,互相隔离

2) 2路模拟量采集,如果可接水/液位计4-20mA

3) 支持一路485采集,一路232数据采集;如采集流量计、其他采集器、PLC、水质等

4) DO控制:支持2DO控制;支持控制水泵、闸门、阀门等设备

5) 对采集指标支持公式计算;比如4-20mA转为量程数值、通过水位计算瞬时

6) 对采集指标支持累积运算,比如巴歇尔槽,通过水位算出瞬时然后进行累积

7) 运行状态指示:SIM卡未识别(SIM卡损坏)、模块驻网失败(欠费,锁定)、信号弱等指示

8) 支持远程OTA升级、支持手机公众/服务号设参,只需一部手机

9) 支持时间段轮询:例如 5分钟采集一次数据;结合太阳能供电等场合使用

10) 持时间点采集:例如 每天8:00 上报一次数据;结合太阳能供电等场合使用

11) 远程管理:支持关注公众号设参;包括读取设备实时数据、实时控制、设置参数等

12) 自定义:支持登录帧(注册)、数据链路帧(心跳)配置,心跳间隔等;实现于组态软件结合

13) 自动重启功能:产品内置看门狗,支持故障自动重启

14) 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测,为运行诊断提供依据

15) 支持域名传输,自动解析域名为IP地址,防止换IP还要设参

16) 支持APN设置;订货前前联系销售

17) 内置modbusRTU协议解析,如果需要其他厂家自定义协议,提前联系销售

18) MQTT直接定时上报采集量,以json串上报,降低软件开发难度

19) 支持http直接调用网页接口进行数据上报,不懂通讯也能开发

20) 支持历史数据、串口通讯记录等存储,最大支持32G空间可对数据进行循环存储;(选配)

21) 支持存储的历史数据,进行数据补录功能

22) 支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据,往省市平台传输时,请先联系商务


各个设备参数推荐参数

    太阳能电池板:   峰值功率:150W  ;尺寸:1150*670*30  ;品类:单晶A级 一次按压成型 ;开路电压:18V;转换效能:21%  ;边框材质:铝合金(有色金属结构材料);工作温度范围:-45℃,+85℃  ;设计使用寿命:15年-25年   ;

   蓄电池:三元锂电池/高性能胶体蓄电池;东北、内蒙、新疆等地区,推荐胶体电池,抗冻;

   立杆:3米114变76壁厚2mm 组合立杆 含避雷针

   地埋箱:主要是胶状电池用,因为比较重

   防水箱:30*40*18钣金防水箱 具体根据项目而定;
