1、产品简介

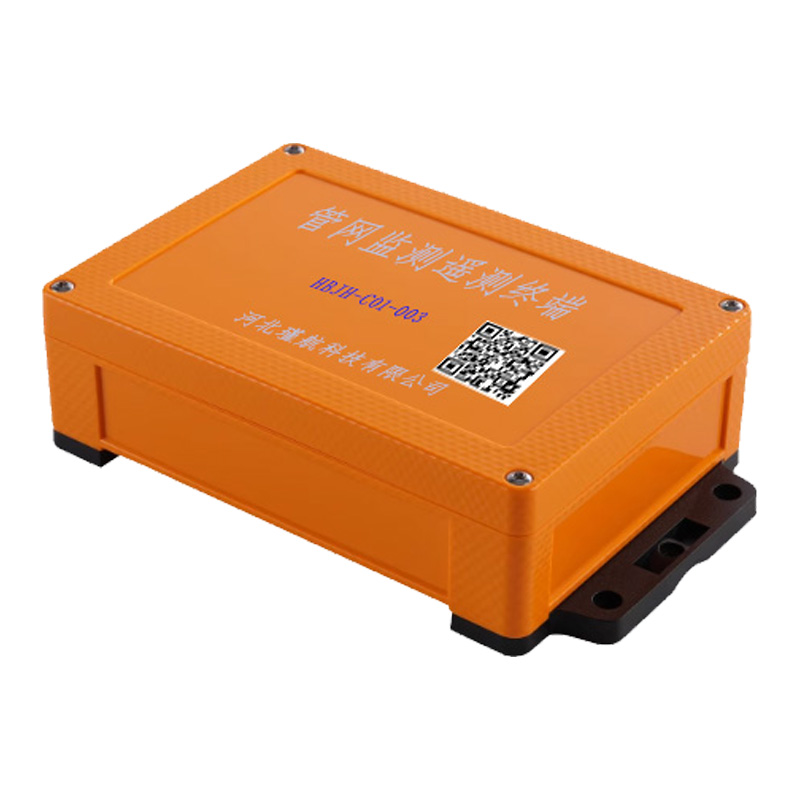

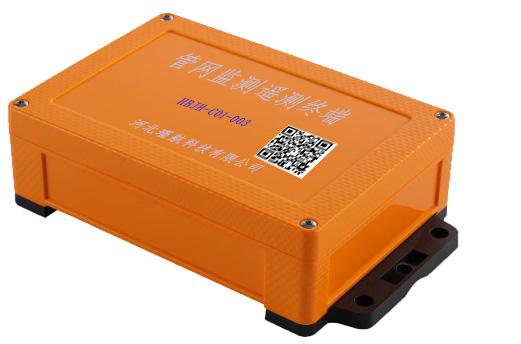

HBJH-C01管网遥测终端机是一种集数据采集、传输、存储、处理及远程监控功能于一体的智能设备，广泛应用于水务、石油、化工、环保等行业，用于监测管道内的压力、流量、水位、流速、水质等参数的工业低功耗电池供电/或者其他互补供电的4G遥测终端设备；

采用3.6伏电池供电(默认80Ah电池(容量客户可任意指定)，通讯每次持续1分钟，单次实测0.55mAh@3.6V)，有外部供电时，默认用外部用电；

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过手机app直接配置连接方式；支持TCP、UDP、HTTP、MQTT 协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

2、RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台；

3、商品卖点

1、独立电池供电;可以不用任何外部供电运行；

2、休眠电流20uA@3.6V(无对外供电下);附录Ⅰ有测试记录

采用锂亚电池(有效期10年)；

同时支持外部供电(5-18V),有外部电源时优先使用外部电源；

3、支持最多五个通道，通道之间采用数据隔离机制

4、可选配对外供电和电池容量；

5、支持OTA远程升级；

6、支持远程设参，只需要一部手机关注公众号/服务号即可设参，也可电脑端设参

7、协议支持定制，提前和公司商务沟通即可

8、面膜和型号支持定制

9、省市自定义协议，支持免费开发，目前已经支持多个省市县平台，详情咨询商务；

外观尺寸根据不同项目和需求，会有不同；

164*147*70

174*160*75

197*190*90

253*250*100

第二章 产品规格

1、4G传输

2、硬件接口

因为是低功耗设备，需要那些功能提前和商务沟通，确定方案；

3、电气特性

第三章 产品功能

l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，互相隔离

l 采集：支持一路485采集，一路232数据采集，2路ttl；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持4路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号;其中两路固定监测锂电池电压和外部供电电压(选配)

l 开关量采集：支持四路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等(选配)

l 继电器控制：支持四路继电器控制，控制闸阀开关，水泵启停等(选配)

l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参（2024-9-14）

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 支持存储的历史数据，进行数据补录功能；

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据，往省市平台传输时，请先联系商务
