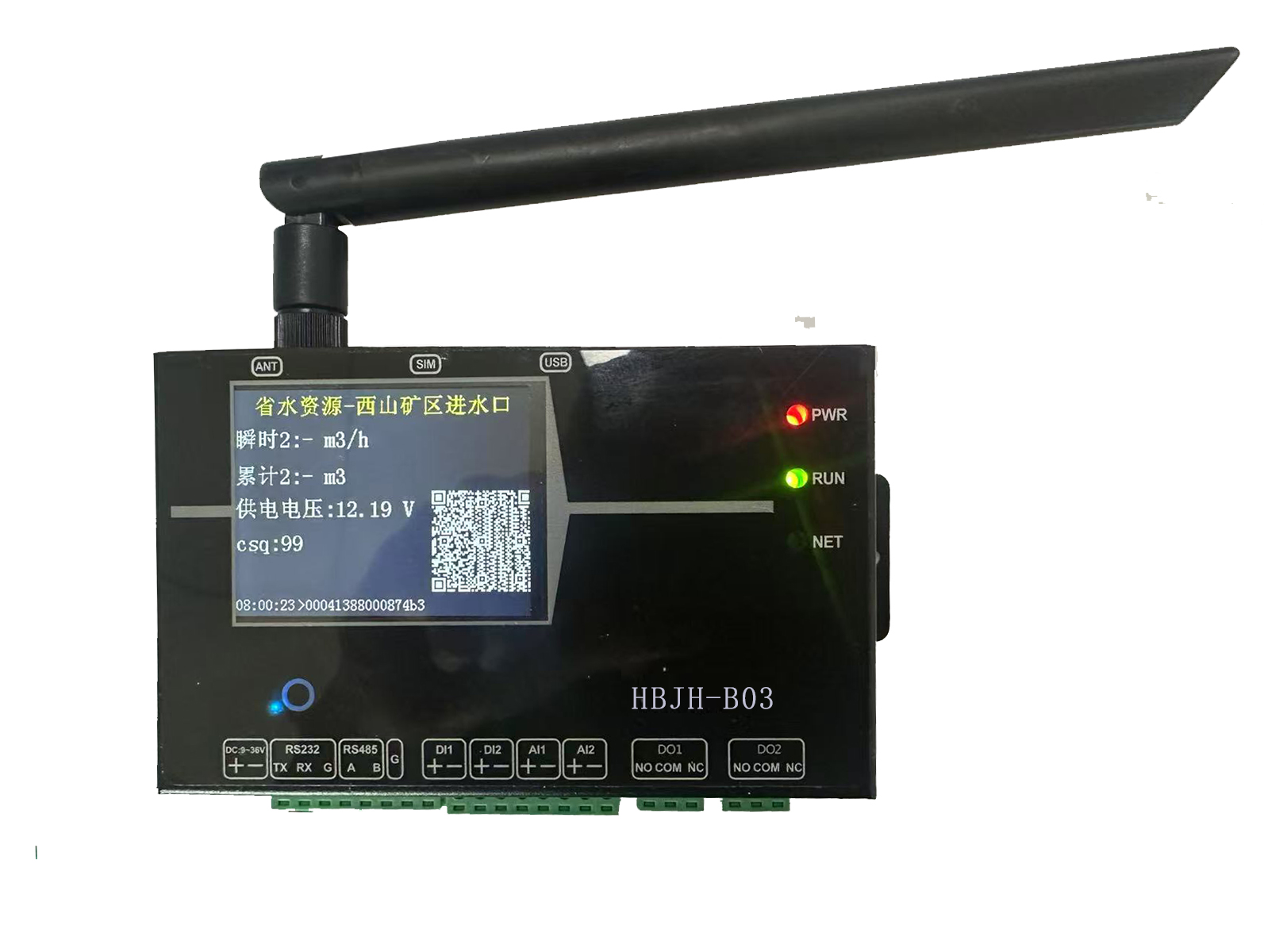

水文水资源遥测终端

水文水资源遥测终端机(RTU)是一种用于监测和管理水资源的智能设备,广泛应用于水文、水利、水务、农业、环境监测等领域。

详情


2025-4-11日起,购买设备赠送6年 100M/月 物联网卡一张

水文水资源遥测终端机(RTU)是一种用于监测和管理水资源的智能设备,广泛应用于水文、水利、水务、农业、环境监测等领域。以下是水文水资源遥测终端机的主要应用领域和功能:

应用领域

水文监测

河流、湖泊、水库:监测水位、流量、水质等参数,帮助预测洪水和干旱,优化水资源调度。

地下水监测

监测地下水位变化,评估地下水储量和动态变化。

水利管理

灌溉系统:监测灌溉渠道的水位和流量,优化灌溉用水,提高水资源利用效率。

水闸、泵站:远程监控和控制水闸、泵站的运行状态,实现自动化管理。

城市水务

供水管网:监测供水管网的压力、流量,优化供水调度,减少漏水损失。

污水处理:监测污水处理厂的进出水流量、水质,确保污水处理达标。

农业

农田灌溉:根据土壤湿度和作物需水情况,智能控制灌溉系统,实现精准灌溉。

农业气象:监测农田的气象数据,如温度、湿度、降雨量,为农业生产提供决策支持。

环境监测

水质监测:监测河流、湖泊、水库的水质参数,如pH值、溶解氧、化学需氧量(COD)、氨氮等,确保水质安全。

生态监测:监测湿地、沼泽等自然水体的水位变化,支持生态保护和研究。

灾害预防

洪水预警:实时监测水位变化,及时发布洪水预警,减少灾害损失。

干旱监测:监测土壤湿度和水位变化,评估干旱程度,支持抗旱决策。




商品卖点

1、屏幕支持串口通讯报文实时打印,避免现场通讯出现问题时,无法查找原因,解决客户后顾之忧

2、支持最多五个通道,通道之间采用数据隔离机制

3、屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能;

4、支持远程OTA升级、支持手机公众/服务号设参,只需一部手机

5、支持对某个监测指标进行公式计算功能

6、支持对某个监测指标进行累积功能

7、支持32G SD卡,可对数据进行循环存储

8、支持低功耗模式,适用于太阳能、电池供电等场合(可选)

9、协议支持定制,提前和公司商务沟通即可

10、面膜和型号支持定制

11、省市自定义协议,支持免费开发(已经支持多个省市平台)

12、7*24小时 在线智能客服

 产品规格

14G传输

频段

LTE-FDDB1/B3/B5/B8

LTE-TDDB34/B38/B39/B40/B41

发射频率

LTE-FDDClass3(23dBm+-2dB)

LTE-TDDClass3(23dBm+1/-3dB)

LTE特性

最大支持non-CA CAT1

3GPP E-UTRA Release 13

支持1.4 ~ 20MHz射频带宽

FDD:最大上行速率5Mbps,最大下行速率10Mbps

TDD:上下行配置1 最大上行速率4Mbps,最大下行速率6Mbps

TDD:上下行配置2 最大上行速率2Mbps,最大下行速率8Mbps





2、硬件接口

串口

1485(可接流量计、水质设备等)1232 1TTL

DI

2DI采集(比如接箱门开关等)

AI

24-20mA/1-5V (默认4-20mA 可接压力、水位等)

DO

2路继电器,每路有常开点和常闭点;可控制闸门/阀门/泵等



内置内部两路继电器状态反馈



内置供电电压反馈

TF

支持最大32G TF

供电

支持DC9~36V宽电压供电

网路协议

支持TCPUDPHTTPMQTT等多种网络协议

屏幕

TFT2.4寸显示屏幕,支持监测指标轮换显示



3、电气特性

供电电压

DC9-36V

工作电流

50mA@12V

尺寸

117.5*73*34(不含端子、挂耳)

安装方式

挂耳/导轨

工作温度

-25-75

存储温度

-40-85

工作湿度

5%-95% RH(无凝露)

存储温度

5%-95% RH(无凝露)

EMC防护

静电抗扰度 GB/T 17626.2IEC 61000-4-23

群脉冲抗扰度 GB/T 17626.4IEC 61000-4-43

浪涌抗扰度 GB/T 17626.5IEC 61000-4-53



产品功能


数据传输:支持4G数据传输,最多支持5个中心同时数据传输,互相隔离

l 实时监测设备工况信息,如设备故障、上下限报警等异常情况,自动推送报警信息至平台或者手机app


采集:支持一路485采集,一路232数据采集;如采集流量计、其他采集器、PLC、水质等

模拟量数据采集:支持2AD采集,12位精度;默认采集4-20毫安;如果需要0-5V\0-10V,0-20mA需要提前说明定制;如采集压力、液位等传感器信号

l 开关量采集:支持两路开关量采集,采集各种开关量,比如设备运行状态、供电及箱门开关等

DO控制:支持2DO控制;内置JQC-3FF继电器(触点参照附录Ⅰ);支持控制水泵、闸门、阀门等设备

l 内部两路继电器状态反馈

l 对采集指标支持公式计算

l 对采集指标支持累积运算

l 屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能

支持远程OTA升级、支持手机公众/服务号设参,只需一部手机

支持时间段轮询:例如 5分钟采集一次数据;结合太阳能供电等场合使用

支持时间点采集:例如 每天8:00 上报一次数据;结合太阳能供电等场合使用

l 远程管理:支持关注公众号设参;包括读取设备实时数据、实时控制、设置参数等

自定义:支持登录帧(注册)、数据链路帧(心跳)配置,心跳间隔等;实现于组态软件结合;

l 自动重启功能:产品内置看门狗,支持故障自动重启

自带供电电压监测、CSQ信号质量监测、SIM卡编号监测,为运行诊断提供依据

支持域名传输,自动解析域名为IP地址,防止换IP还要设参

支持APN设置;订货前前联系销售

内置modbusRTU协议解析,如果需要其他厂家自定义协议,提前联系销售

MQTT直接定时上报采集量,以json串上报,降低软件开发难度

l 液晶显示监测指标,通过勾选方式设置显示内容;可通过手机端和现场触摸打开和关闭屏幕;

l 液晶支持串口实时日志显示功能,方便现场调试、问题查找、快速定位问题;

支持历史数据、串口通讯记录等存储,最大支持32G空间,可对数据进行循环存储;

l 支持存储的历史数据,进行数据补录功能;

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据,往省市平台传输时,请先联系商务





详细项目需求可加销售部微信,或者关注公司公众号/服务号了解;



根据客户要求,可以组装整个箱体包括水文水资源监控箱,分为室内版、室外版;

室内为单层门;

室外为双层门+防雨沿


设备支持从箱体材料印字到内部设备可选:

1) 箱体:

材料:可选304不锈钢、201不锈钢、冷轧钢板;

形态:带防雨沿、不带防雨沿;单层门/双层门

尺寸:多种尺寸可供选择

2) 内部设备:

开关电源、继电器、导轨、遥测终端机、防雷、电源隔离、485隔离、电池配置、供电方式等

根据具体项目要求,进行合理配置;


3) 预留接口:

箱体预留接口,根据不同的项目可以定制
