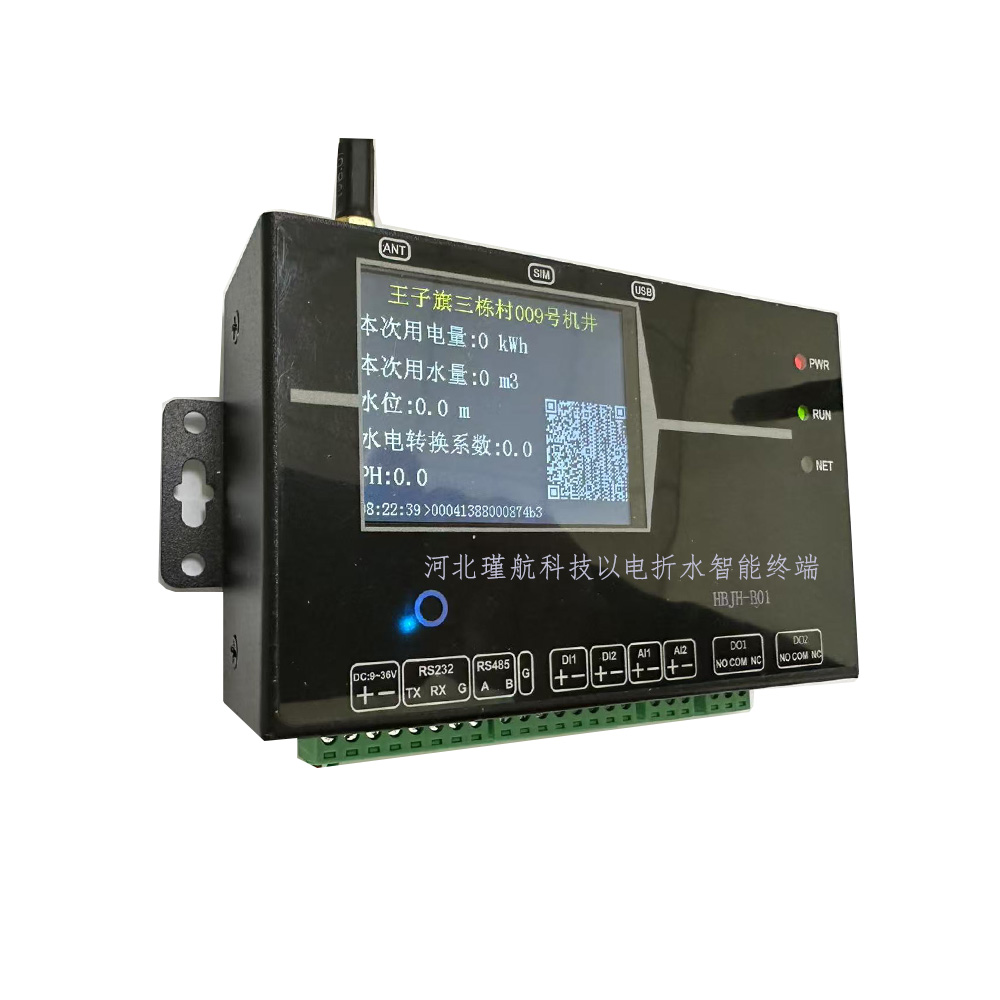

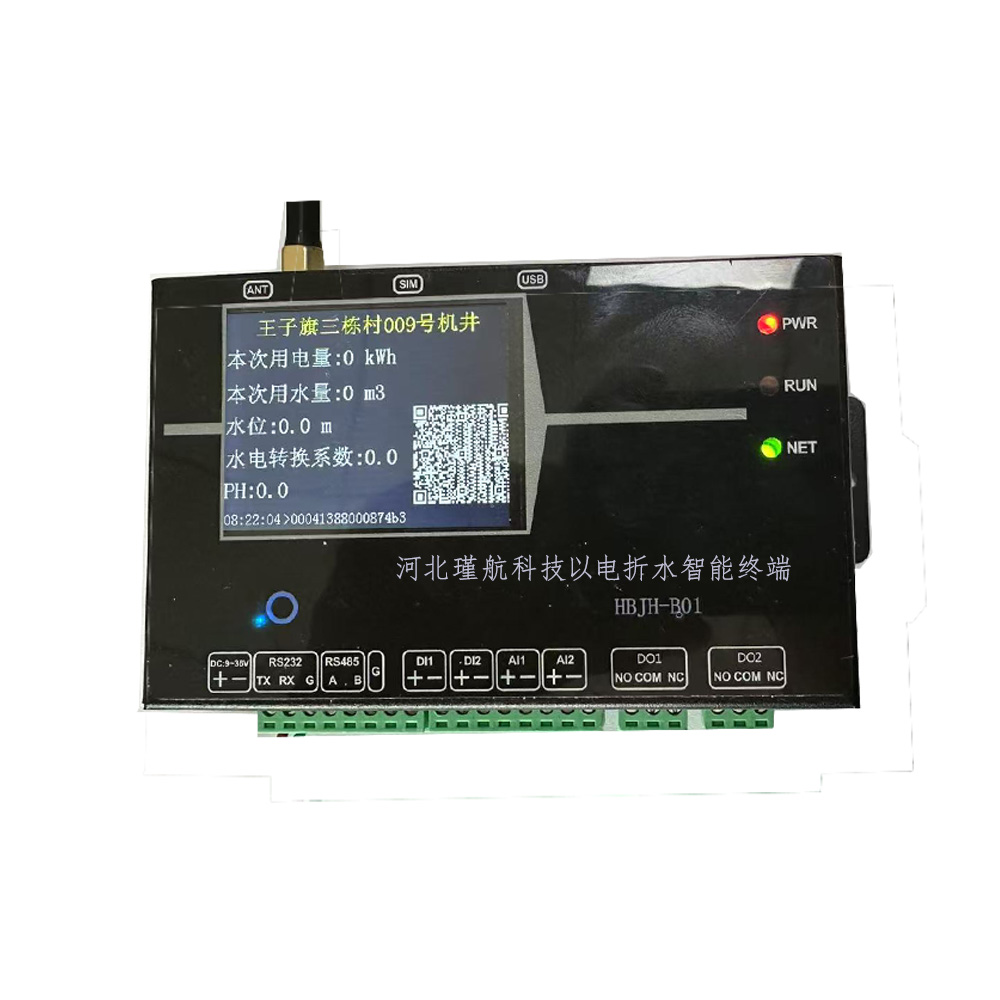

以电折水遥测终端


以电折水遥测终端,旨在满足多元化的计量需求,涵盖水计量、电计量、液位计量、压力计量、水电系数换算等多种功能;

详情
2025-4-11日起,购买设备赠送6年 100M/月 物联网卡一张

支持国标水资源协议:水资源监测数据传输规约SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、电力通信协议、特殊协议可定制,能快速实现与上级省、市、县平台数据对接;

所采集仪表包括各种流量计、水位计、水质设备、压力变送器,太阳能控制器、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台,并支持现场进行闸阀控制等



商品卖点

1、 实时监测设备工况信息,如设备故障、断电、过流、过压、缺相等异常情况,自动推送报警信息至平台或者手机app

        2、 以电折水计量系数率定,通过每次用电量和出水量以及其他相关参数,对不同净水位下的水电转换系数进行率定记录并上报;实现对农业用水的精准计量、实时监控、总量控制和限额管理;保证地下水的持续性,并为地下水的分布提供依据和技术保障;

        3、 对于已经有井电系数机井,只通过电量,折算出水量;

        4 、支持导入水位,折算系数关系

        5、屏幕支持串口通讯报文实时打印,避免现场通讯出现问题时,无法查找原因,解决客户后顾之忧


6、支持最多五个通道,通道之间采用数据隔离机制

7、屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能;

8、支持远程OTA升级、支持手机公众/服务号设参,只需一部手机

9、支持对某个监测指标进行公式计算功能

10、支持对某个监测指标进行累积功能

11、支持32G SD卡,可对数据进行循环存储

12、支持低功耗模式,适用于太阳能、电池供电等场合(可选)

13、协议支持定制,提前和公司商务沟通即可

14、面膜和型号支持定制

15、省市自定义协议,支持免费开发(已经支持多个省市平台)

16、7*24小时 在线智能客服

 产品规格

14G传输

频段

LTE-FDDB1/B3/B5/B8

LTE-TDDB34/B38/B39/B40/B41

发射频率

LTE-FDDClass3(23dBm+-2dB)

LTE-TDDClass3(23dBm+1/-3dB)

LTE特性

最大支持non-CA CAT1

3GPP E-UTRA Release 13

支持1.4 ~ 20MHz射频带宽

FDD:最大上行速率5Mbps,最大下行速率10Mbps

TDD:上下行配置1 最大上行速率4Mbps,最大下行速率6Mbps

TDD:上下行配置2 最大上行速率2Mbps,最大下行速率8Mbps





2、硬件接口

串口

1485(可接流量计、水质设备等)1232 1TTL

DI

2DI采集(比如接箱门开关等)

AI

24-20mA/1-5V (默认4-20mA 可接压力、水位等)

DO

2路继电器,每路有常开点和常闭点;可控制闸门/阀门/泵等



内置内部两路继电器状态反馈



内置供电电压反馈

TF

支持最大32G TF

供电

支持DC9~36V宽电压供电

网路协议

支持TCPUDPHTTPMQTT等多种网络协议

屏幕

TFT2.4寸显示屏幕,支持监测指标轮换显示



3、电气特性

供电电压

DC9-36V

工作电流

50mA@12V

尺寸

117.5*73*34(不含端子、挂耳)

安装方式

挂耳/导轨

工作温度

-25-75

存储温度

-40-85

工作湿度

5%-95% RH(无凝露)

存储温度

5%-95% RH(无凝露)

EMC防护

静电抗扰度 GB/T 17626.2IEC 61000-4-23

群脉冲抗扰度 GB/T 17626.4IEC 61000-4-43

浪涌抗扰度 GB/T 17626.5IEC 61000-4-53



产品功能


数据传输:支持4G数据传输,最多支持5个中心同时数据传输,互相隔离

l 实时监测设备工况信息,如设备故障、断电、过流、过压、缺相等异常情况,自动推送报警信息至平台或者手机app

l 以电折水计量系数率定,通过每次用电量和出水量以及其他相关参数,对不同净水位下的水电转换系数进行率定记录并上报;实现对农业用水的精准计量、实时监控、总量控制和限额管理;保证地下水的持续性,并为地下水的分布提供依据和技术保障;

l 对于已经有井电系数机井,只通过电量,折算出水量;

l 支持导入水位,折算系数关系

采集:支持一路485采集,一路232数据采集;如采集流量计、其他采集器、PLC、水质等

模拟量数据采集:支持2AD采集,12位精度;默认采集4-20毫安;如果需要0-5V\0-10V,0-20mA需要提前说明定制;如采集压力、液位等传感器信号

l 开关量采集:支持两路开关量采集,采集各种开关量,比如设备运行状态、供电及箱门开关等

DO控制:支持2DO控制;内置JQC-3FF继电器(触点参照附录Ⅰ);支持控制水泵、闸门、阀门等设备

l 内部两路继电器状态反馈

l 对采集指标支持公式计算

l 对采集指标支持累积运算

l 屏幕具有定时关闭功能,支持现场触摸和远程控制点亮功能

支持远程OTA升级、支持手机公众/服务号设参,只需一部手机

支持时间段轮询:例如 5分钟采集一次数据;结合太阳能供电等场合使用

支持时间点采集:例如 每天8:00 上报一次数据;结合太阳能供电等场合使用

l 远程管理:支持关注公众号设参;包括读取设备实时数据、实时控制、设置参数等

自定义:支持登录帧(注册)、数据链路帧(心跳)配置,心跳间隔等;实现于组态软件结合;

l 自动重启功能:产品内置看门狗,支持故障自动重启

自带供电电压监测、CSQ信号质量监测、SIM卡编号监测,为运行诊断提供依据

支持域名传输,自动解析域名为IP地址,防止换IP还要设参

支持APN设置;订货前前联系销售

内置modbusRTU协议解析,如果需要其他厂家自定义协议,提前联系销售

MQTT直接定时上报采集量,以json串上报,降低软件开发难度

l 液晶显示监测指标,通过勾选方式设置显示内容;可通过手机端和现场触摸打开和关闭屏幕;

l 液晶支持串口实时日志显示功能,方便现场调试、问题查找、快速定位问题;

支持历史数据、串口通讯记录等存储,最大支持32G空间,可对数据进行循环存储;

l 支持存储的历史数据,进行数据补录功能;

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据,往省市平台传输时,请先联系商务





详细项目需求可加销售部微信,或者关注公司公众号/服务号了解;



根据客户要求,可以组装整个箱体包括 IC监控箱,分为室内版、室外版、井房版;

室内为单层门;

室外为双层门+防雨沿

井房版为玻璃房井房
